클러스터 대시보드

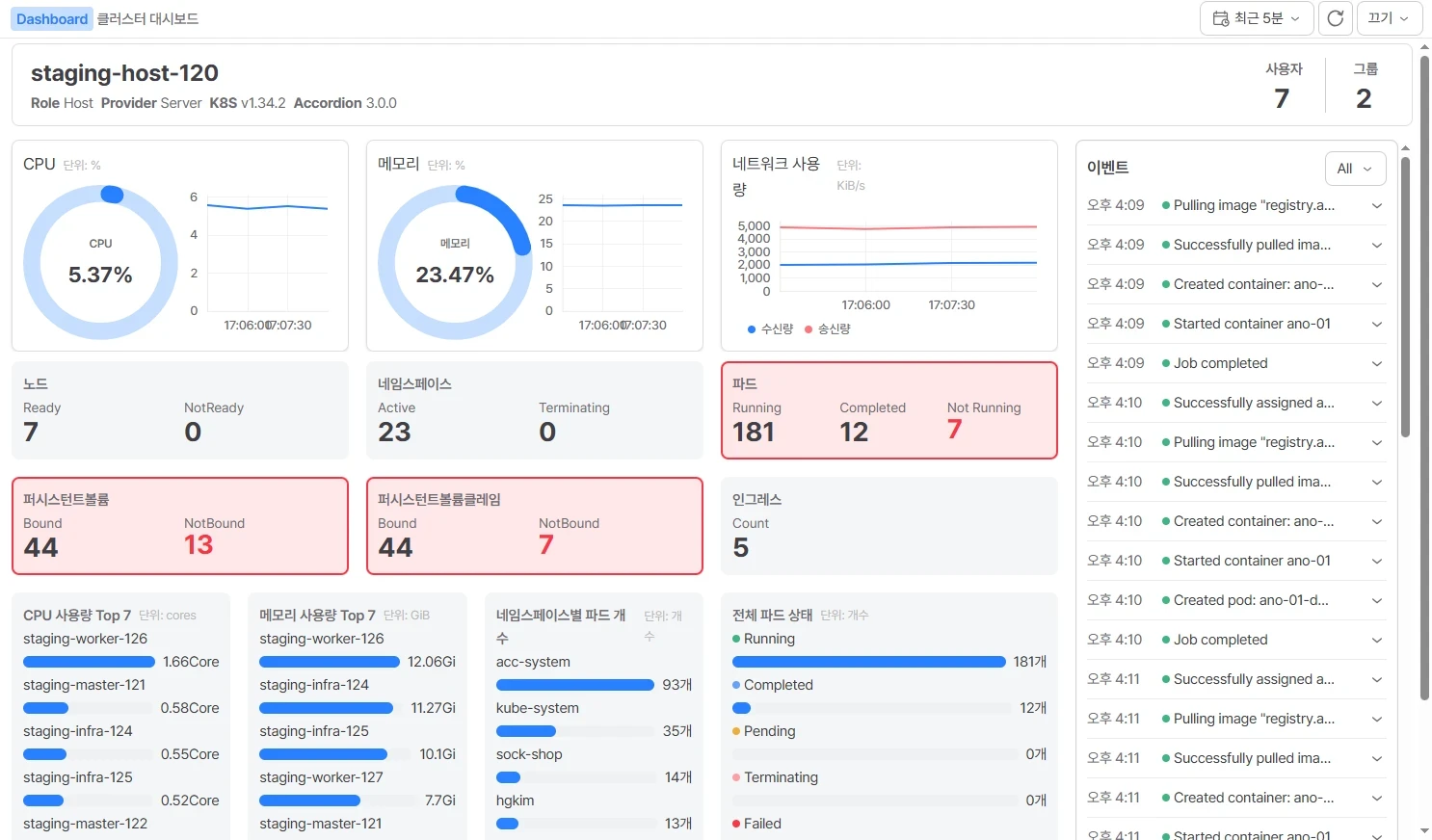

클러스터 대시보드는 클러스터의 쿠버네티스 리소스 및 CPU/메모리/네트워크와 같은 시스템 리소스 사용 현황 정보를 한눈에 제공합니다.

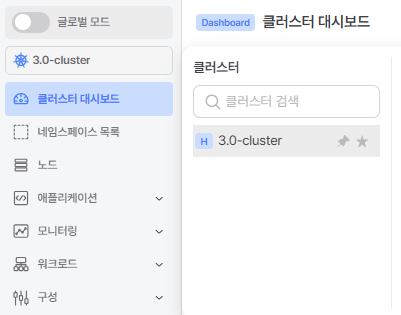

메뉴 이동

클러스터 대시보드

제어 영역

화면 우측 상단에 다음과 같은 제어 기능이 제공됩니다.

클러스터 정보 카드

화면 상단에 클러스터의 기본 정보를 요약하는 정보 카드가 표시됩니다.

시스템 리소스 차트

클러스터의 시스템 리소스 사용 현황을 실시간 차트로 제공합니다. 조회 기간 설정에 따라 차트의 시간 범위가 변경됩니다.

CPU

CPU 사용률을 도넛 차트와 시계열 라인 차트로 표시합니다.

메모리

메모리 사용률을 도넛 차트와 시계열 라인 차트로 표시합니다.

네트워크 사용량

네트워크 수신량과 송신량을 시계열 라인 차트로 표시합니다.

차트 하단의 범례에서 수신량 과 송신량을 확인할 수 있습니다.

이벤트

화면 우측에 클러스터에서 발생한 쿠버네티스 이벤트 목록이 실시간으로 표시됩니다. 이벤트 목록 상단의 접기/펼치기 아이콘으로 이벤트 영역을 접거나 펼 수 있습니다.

이벤트 필터

우측 드롭다운에서 이벤트 유형을 필터링할 수 있습니다.

• All: 모든 이벤트 표시 (기본값)
• Normal: 정상 이벤트만 표시
• Warning: 경고 이벤트만 표시

이벤트 목록

각 이벤트 항목은 다음과 같은 정보를 포함합니다.

이벤트 상세

이벤트 항목을 클릭하면 상세 정보가 펼쳐집니다.

쿠버네티스 리소스 정보

클러스터에 배포된 주요 쿠버네티스 리소스의 현황을 요약 카드로 제공합니다. 각 카드는 빨간색 상단 테두리로 구분되며, 정상 상태 수와 비정상 상태 수가 함께 표시됩니다. 비정상 상태 수는 빨간색으로 강조 표시됩니다.

노드

네임스페이스

파드

퍼시스턴트볼륨

퍼시스턴트볼륨클레임

인그레스

Top 차트

클러스터의 리소스 사용 현황을 상위 항목 기준으로 막대 차트로 제공합니다.

CPU 사용량 Top 7

노드별 CPU 사용량을 높은 순서대로 최대 7개까지 가로 막대 차트로 표시합니다. 단위는 core 이며, 각 항목 옆에 사용량 수치가 표시됩니다.

메모리 사용량 Top 7

노드별 메모리 사용량을 높은 순서대로 최대 7개까지 가로 막대 차트로 표시합니다. 단위는 GB 이며, 각 항목 옆에 사용량 수치가 표시됩니다.

네임스페이스별 파드 개수

네임스페이스별 파드 배포 현황을 높은 순서대로 가로 막대 차트로 표시합니다. 단위는 개수 이며, 각 항목 옆에 파드 수가 표시됩니다.

전체 파드 상태

클러스터 내 전체 파드의 상태별 분포를 가로 막대 차트로 표시합니다. 각 상태는 색상이 지정된 원형 아이콘과 함께 표시됩니다.
