모니터링 > 컨트롤 플레인

컨트롤 플레인

컨트롤 플레인은 Kubernetes 제어 계층의 상태를 확인하는 메뉴입니다. API 서버, ETCD, 컨트롤러 매니저, 스케줄러, CoreDNS, Kubelet, kube-proxy의 주요 지표를 제공합니다.

공통 제어 영역

항목	설명
조회 기간	지표를 조회할 시간 범위를 선택합니다.
새로고침	현재 조건으로 데이터를 즉시 다시 조회합니다.
자동 갱신 주기	선택한 주기마다 데이터를 자동 갱신합니다.

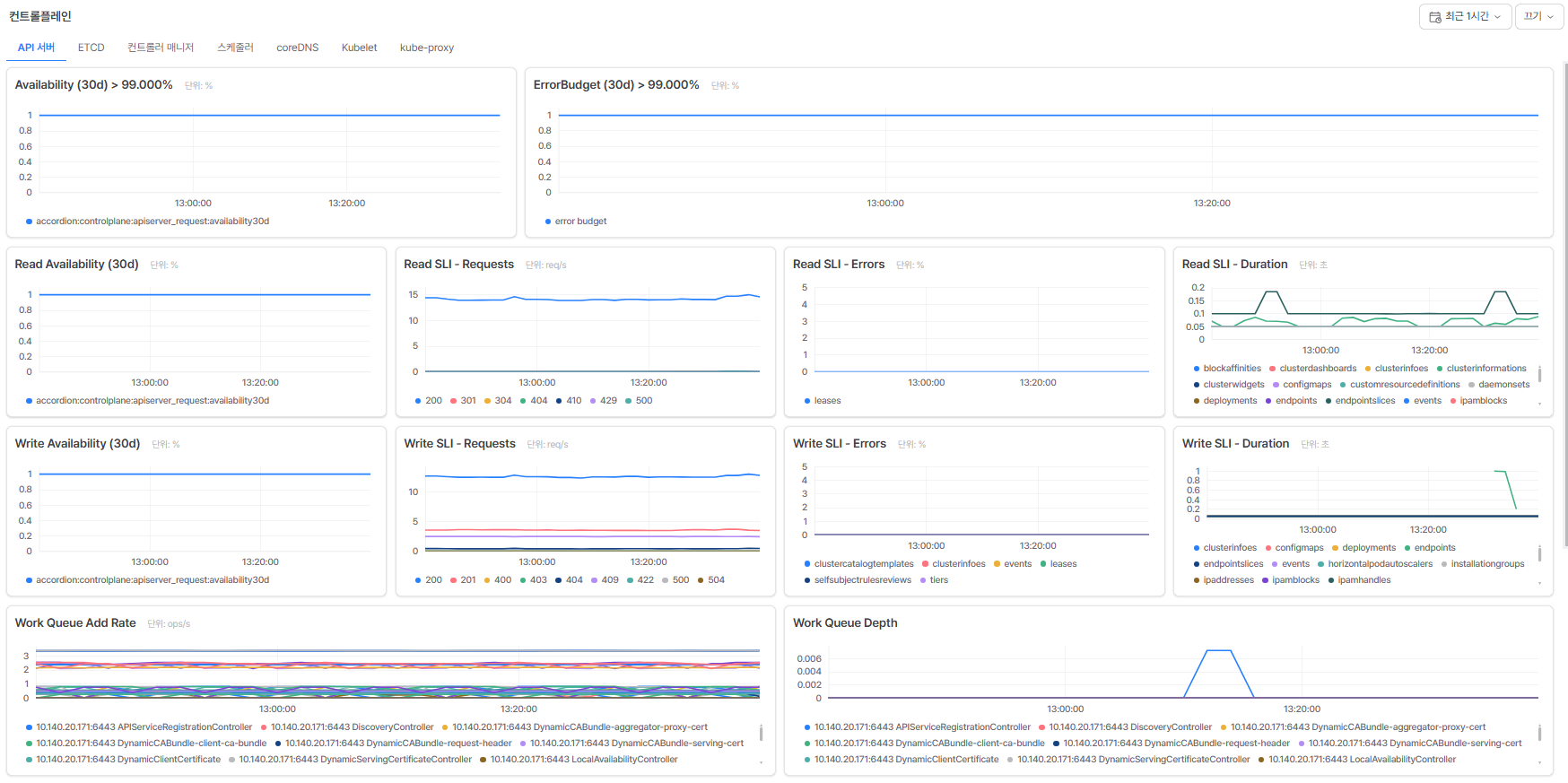

API 서버

API 서버 탭은 Kubernetes API 요청의 성공률, 오류율, 지연시간, 큐 상태를 확인합니다.

주요 지표	설명
Availability	API 요청 성공률
Read/Write SLI	읽기/쓰기 요청량, 오류율, 지연시간
Work Queue	큐 유입량, 대기 작업 수, 처리 대기 시간
CPU/Memory/Goroutines	API 서버 프로세스 리소스 상태

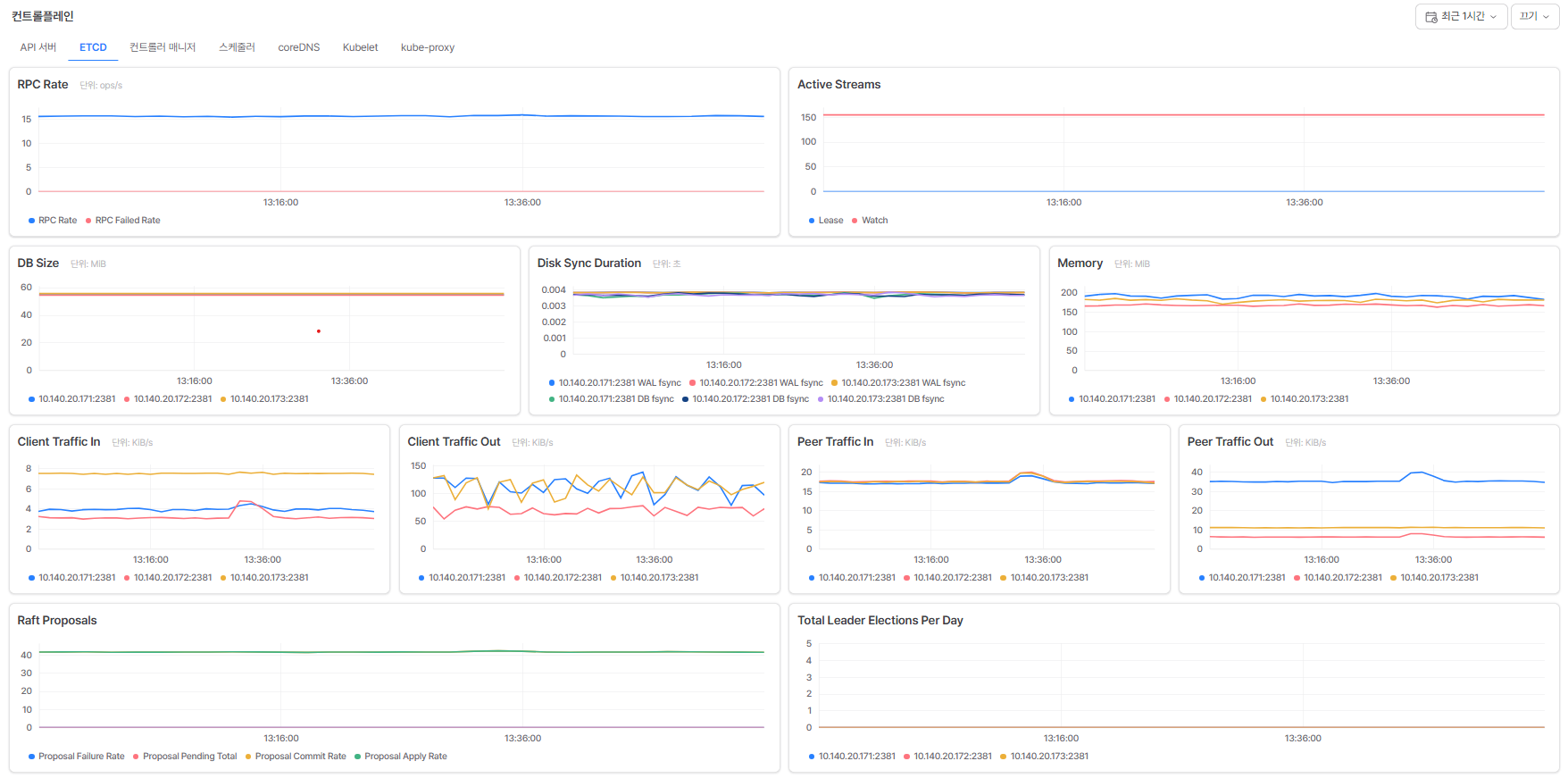

ETCD

ETCD 탭은 Kubernetes 상태 저장소의 성능과 안정성을 확인합니다.

주요 지표	설명
RPC Rate	gRPC 요청 처리량
DB Size	ETCD DB 크기
Disk Sync Duration	디스크 동기화 지연시간
Raft Proposals	raft 제안 처리 상태
Leader Elections	리더 선출 횟수

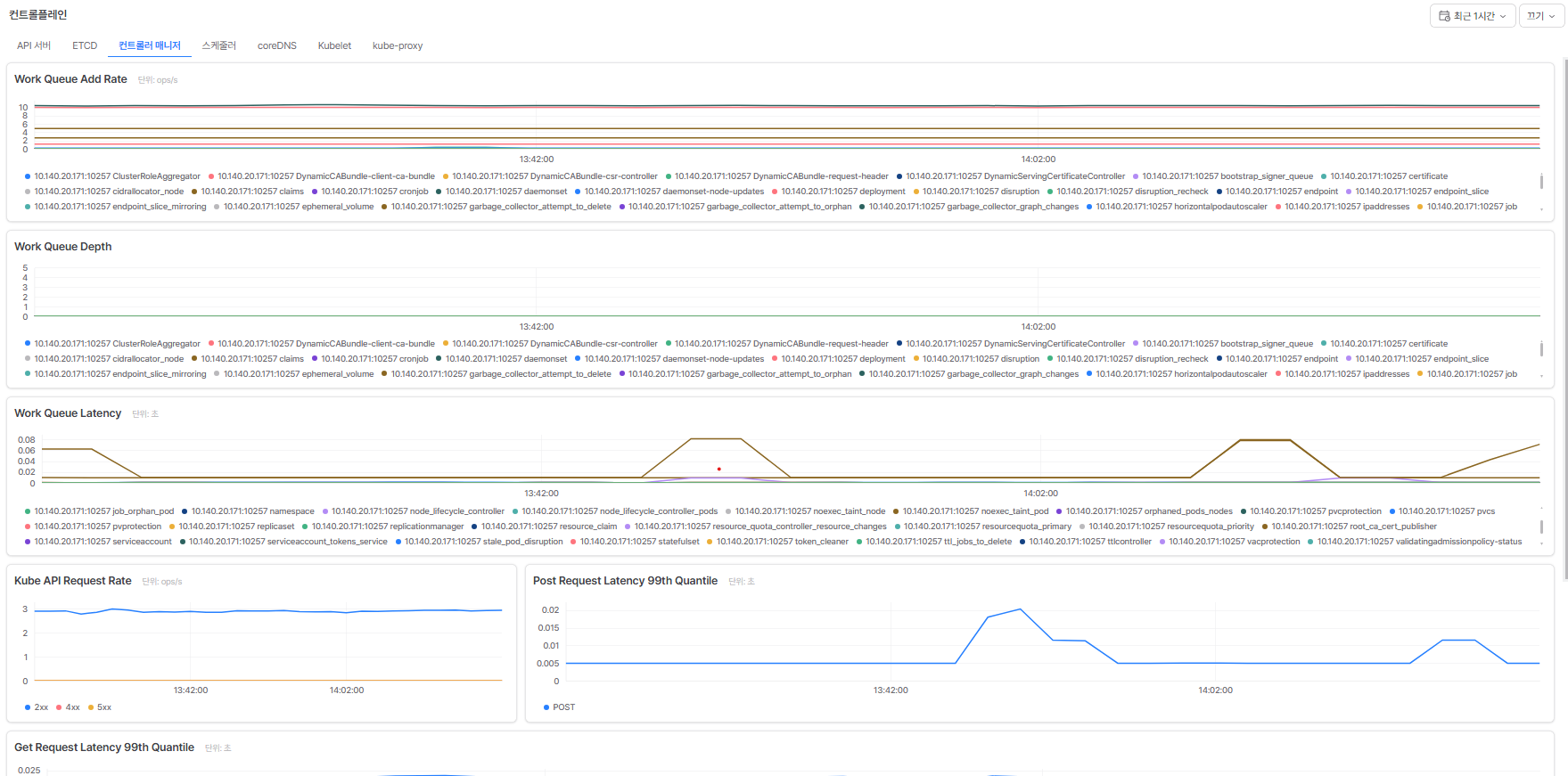

컨트롤러 매니저

컨트롤러 매니저 탭은 Kubernetes 리소스를 원하는 상태로 맞추는 컨트롤러 루프 상태를 확인합니다.

주요 지표	설명
Work Queue Add Rate	큐에 작업이 유입되는 속도
Work Queue Depth	대기 중인 작업 수
Work Queue Latency	작업 처리 대기 시간
Kube API Request Rate	API 서버 호출량
CPU/Memory/Goroutines	프로세스 리소스 상태

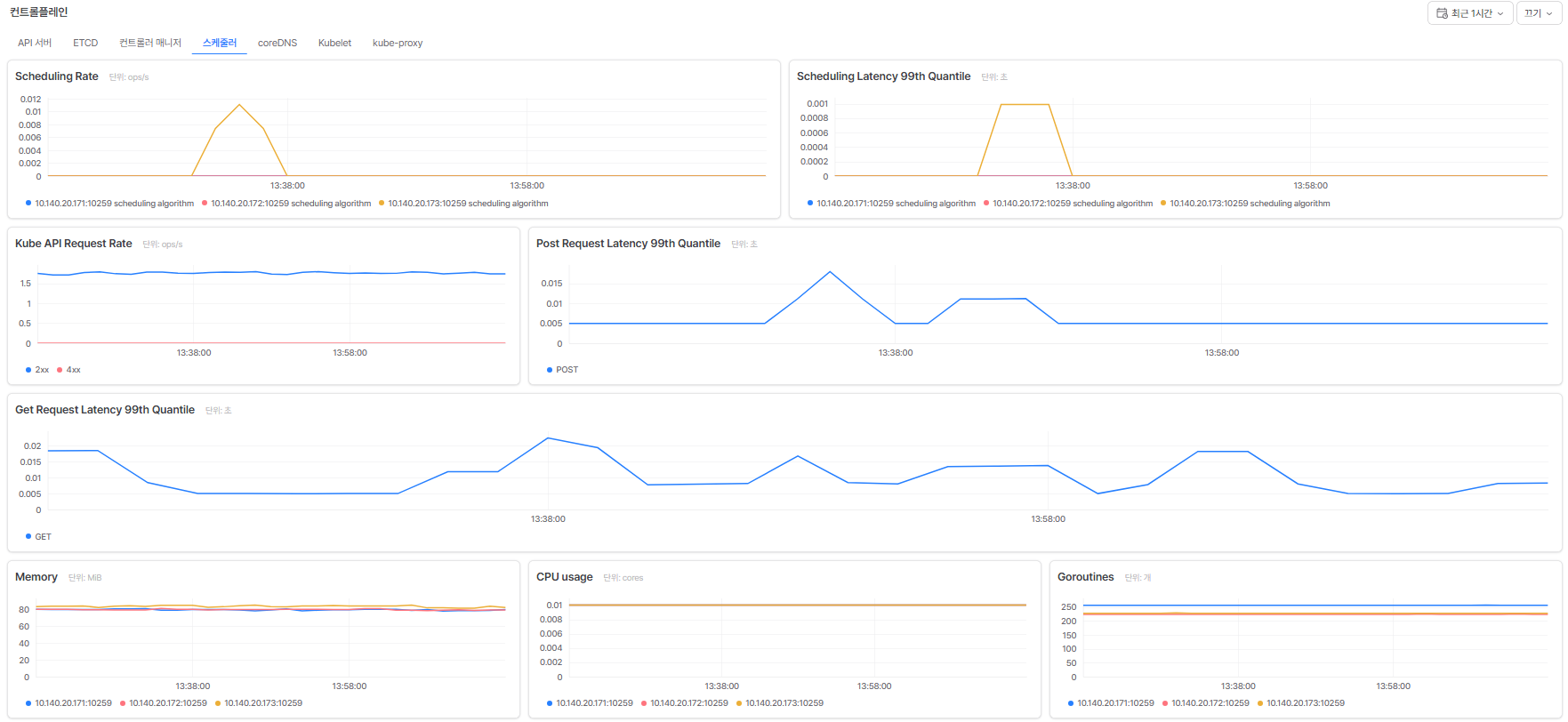

스케줄러

스케줄러 탭은 파드 배치 성능을 확인합니다. Pending 파드가 증가하거나 배치 지연이 의심될 때 사용합니다.

주요 지표	설명
Scheduling Rate	스케줄링 처리량
Scheduling Latency	스케줄링 p99 지연시간
Get Request Latency	API 조회 지연시간
CPU/Memory/Goroutines	스케줄러 리소스 상태

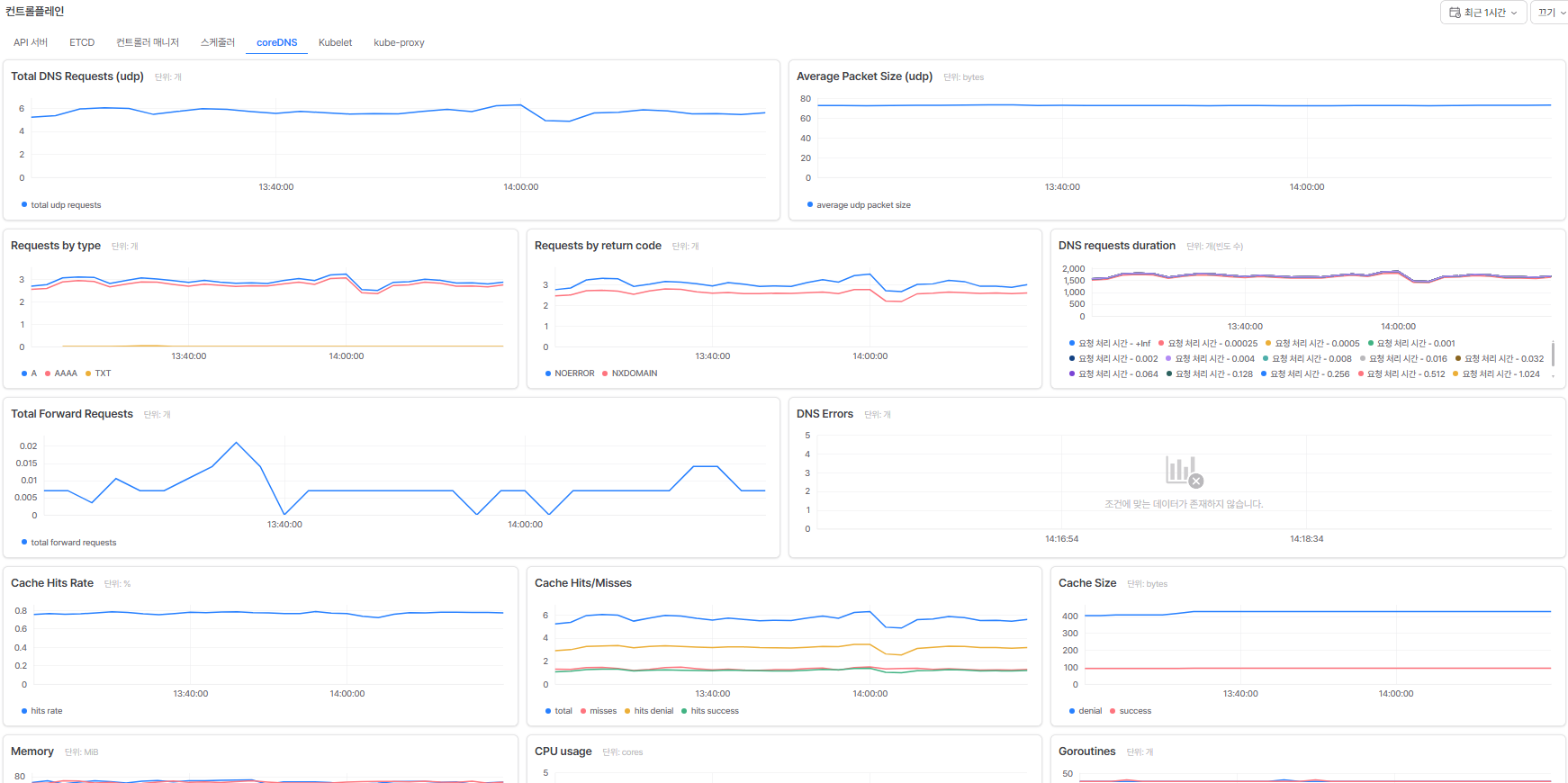

CoreDNS

CoreDNS 탭은 클러스터 내부 DNS 질의 상태를 확인합니다.

주요 지표	설명
DNS Requests	DNS 질의량
Return Code	NOERROR, NXDOMAIN, SERVFAIL 등 응답 코드 분포
Duration	DNS 처리 지연시간
Cache	캐시 적중률과 캐시 수
CPU/Memory/Goroutines	CoreDNS 리소스 상태

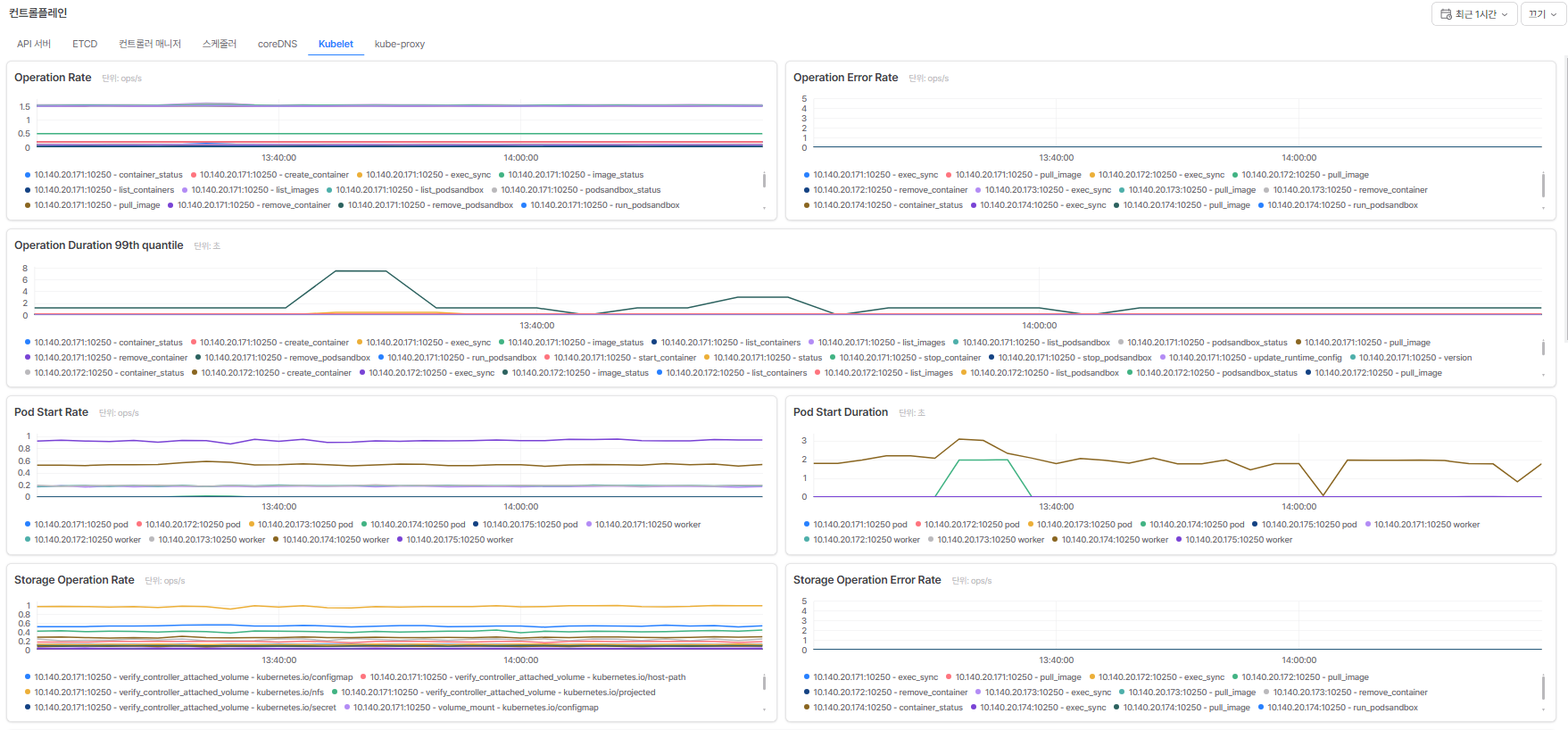

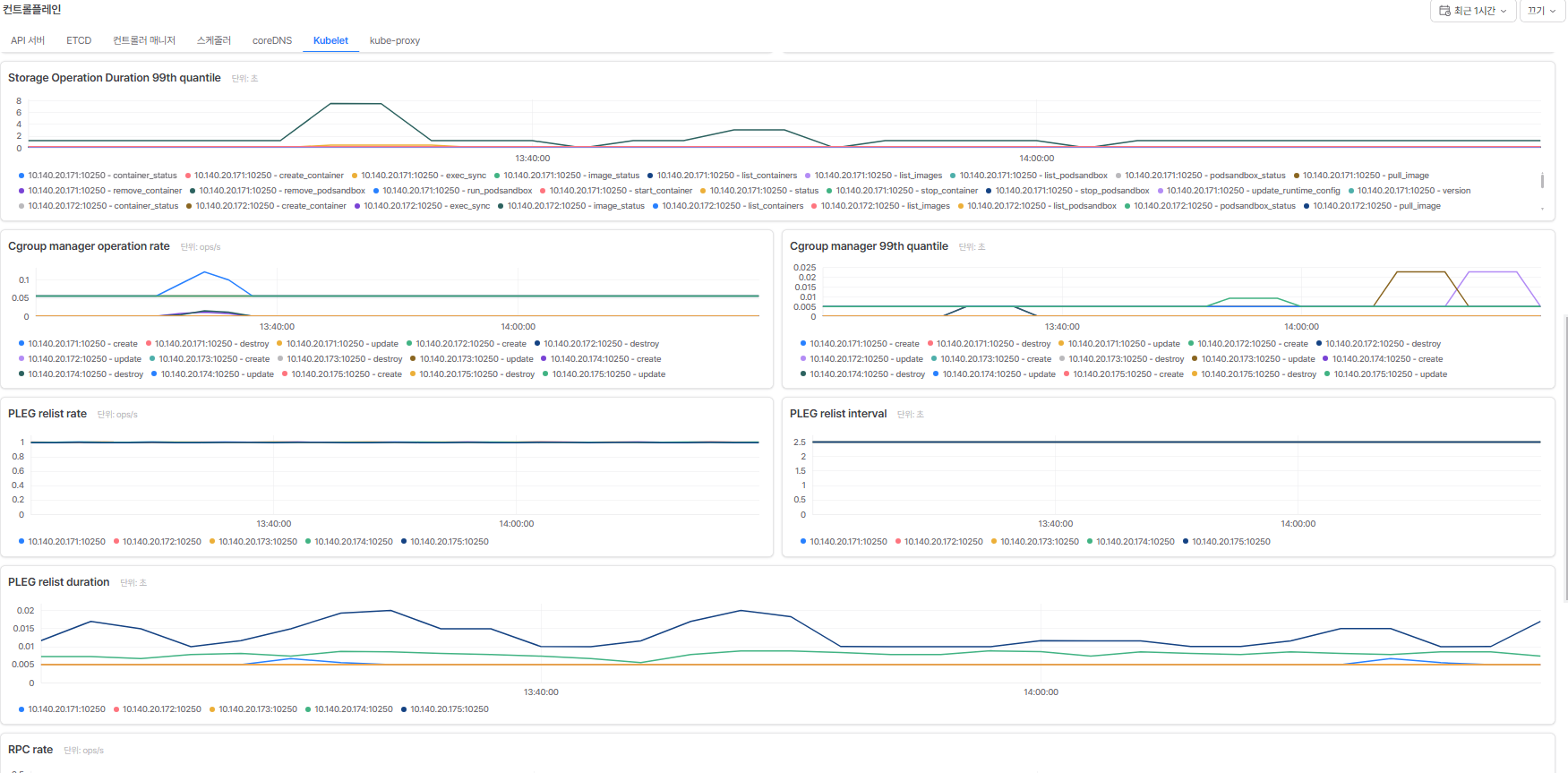

Kubelet

Kubelet 탭은 노드 에이전트와 컨테이너 런타임 관련 상태를 확인합니다.

주요 지표	설명
Operation	런타임 작업 처리량과 오류율
Pod Start	파드 시작 처리량과 지연시간
Storage Operation	스토리지 작업 처리량과 지연시간
PLEG	파드 라이프사이클 이벤트 처리 상태
CPU/Memory/Goroutines	Kubelet 리소스 상태

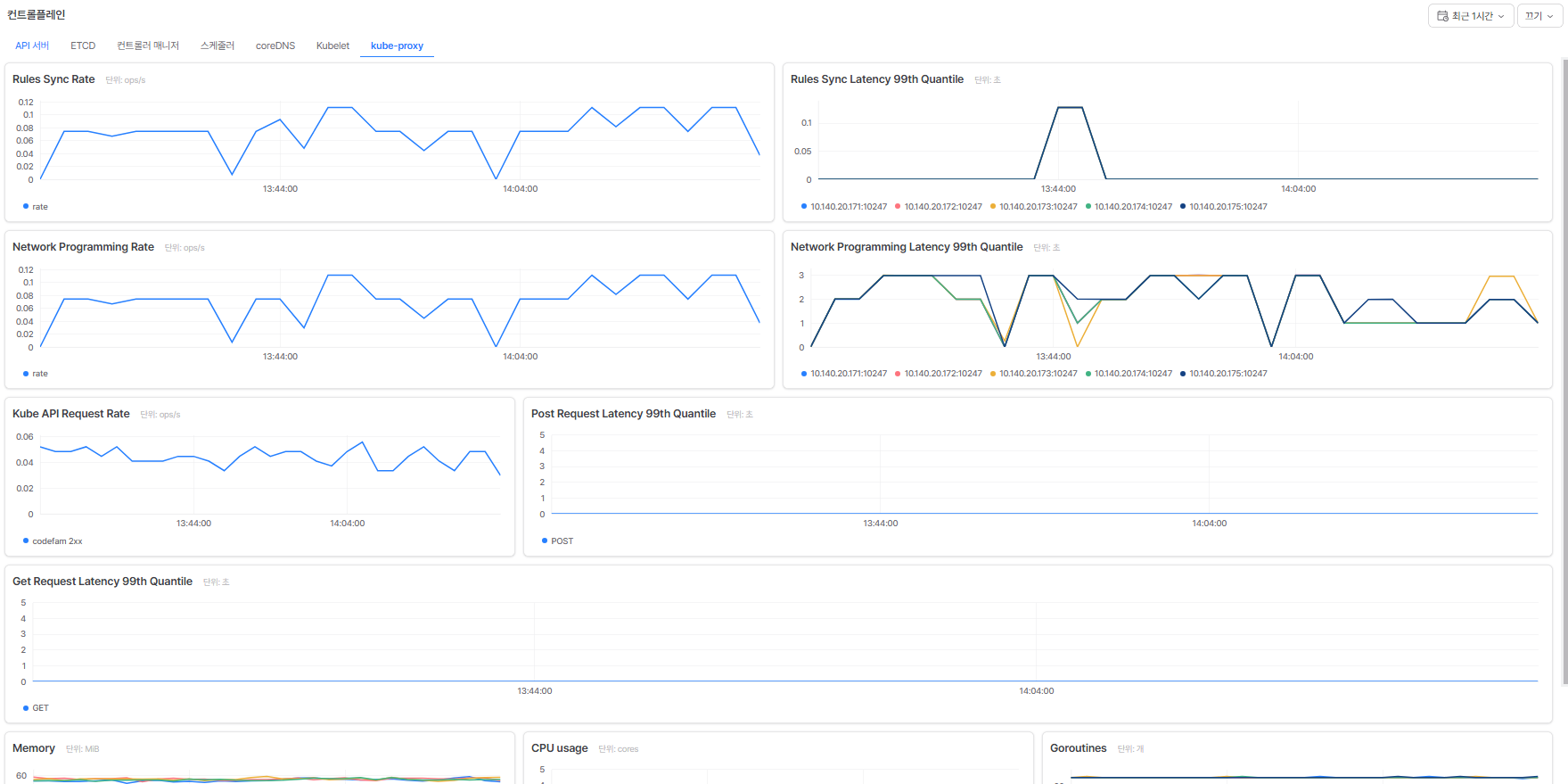

kube-proxy

kube-proxy 탭은 서비스 라우팅 규칙 반영 상태를 확인합니다.

주요 지표	설명
Rules Sync	프록시 규칙 동기화 처리량과 지연시간
Network Programming	네트워크 규칙 반영 처리량과 지연시간
Kube API Request	API 서버 요청량과 지연시간
CPU/Memory/Goroutines	kube-proxy 리소스 상태
