시스템 모니터링
Table of contents
메뉴이동

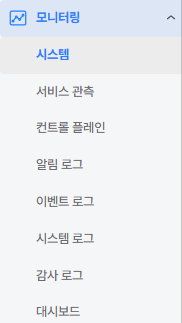

모니터링 > 시스템
시스템
시스템은 클러스터 리소스의 상태와 사용량을 확인하는 메뉴입니다. 개요, 노드, 네임스페이스, 파드, 워크로드, GPU 단위로 모니터링 정보를 제공합니다.
공통 제어 영역
시계열 그래프가 있는 화면에서는 조회 기간, 새로고침, 자동 갱신 주기를 설정할 수 있습니다.
| 항목 | 설명 |
|---|---|
| 조회 기간 | 최근 5분, 최근 1시간 등 조회 범위를 선택합니다. |
| 새로고침 | 현재 조건으로 데이터를 즉시 다시 조회합니다. |
| 자동 갱신 주기 | 끄기, 5초, 10초, 30초, 1분 등 자동 갱신 주기를 선택합니다. |
| 조회 범위(Step) | 그래프 데이터 간격을 설정합니다. 자동 설정도 가능합니다. |
개요

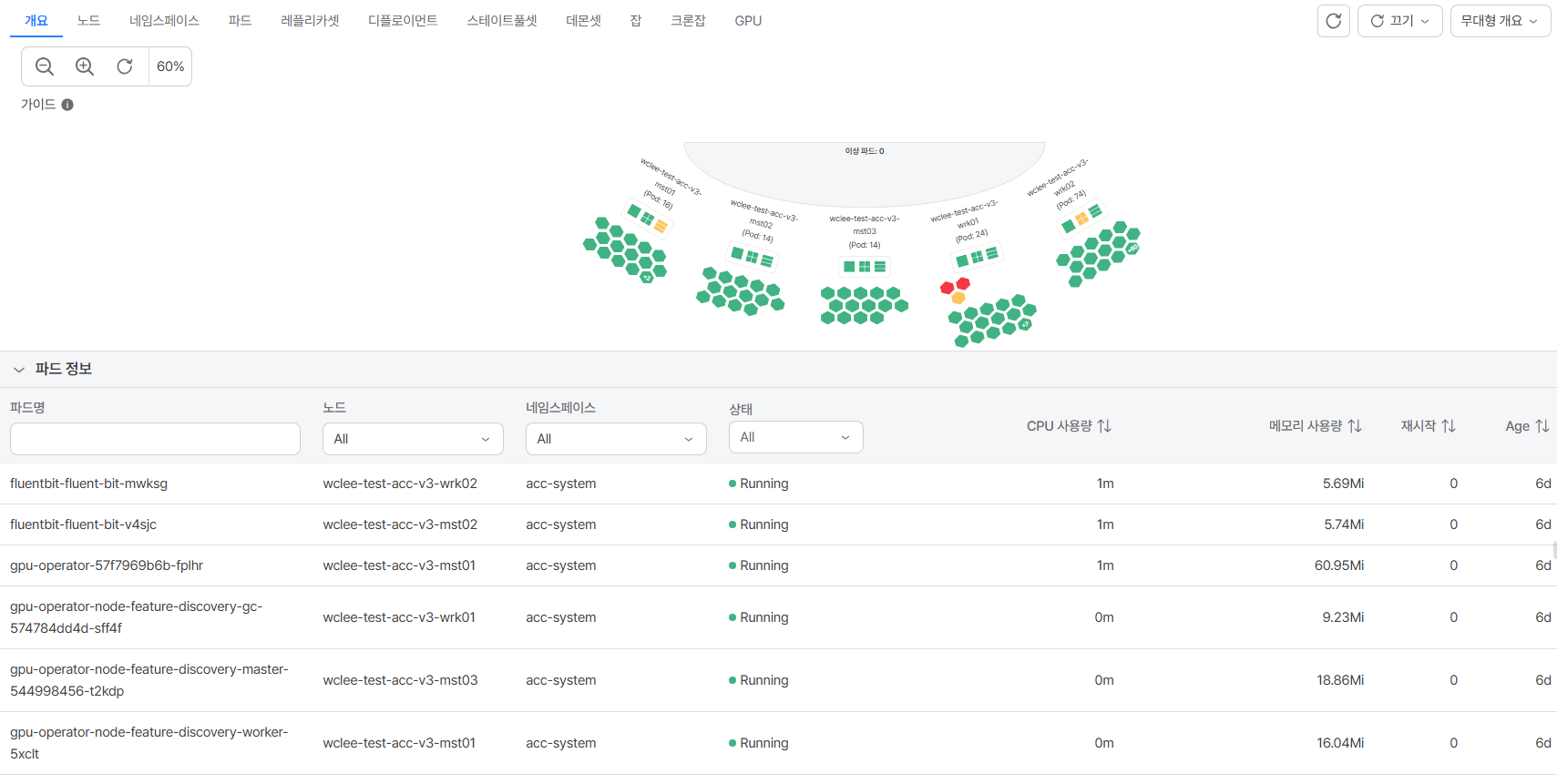

개요 탭은 클러스터 전체 상태를 빠르게 확인하는 화면입니다. 무대형 개요와 상세 개요를 전환하여 볼 수 있습니다.
| 구분 | 설명 |
|---|---|
| 무대형 개요 | 노드와 파드 배치 상태를 시각적으로 확인합니다. |
| 상세 개요 | 보기 기준, 세부 기준, 메트릭을 선택해 리소스 상태를 카드 형태로 확인합니다. |

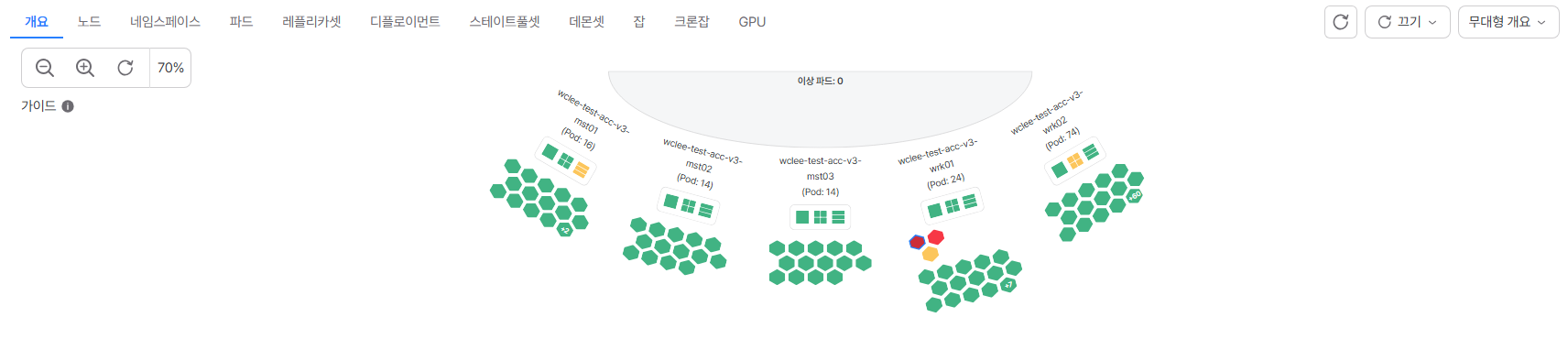

무대형 개요

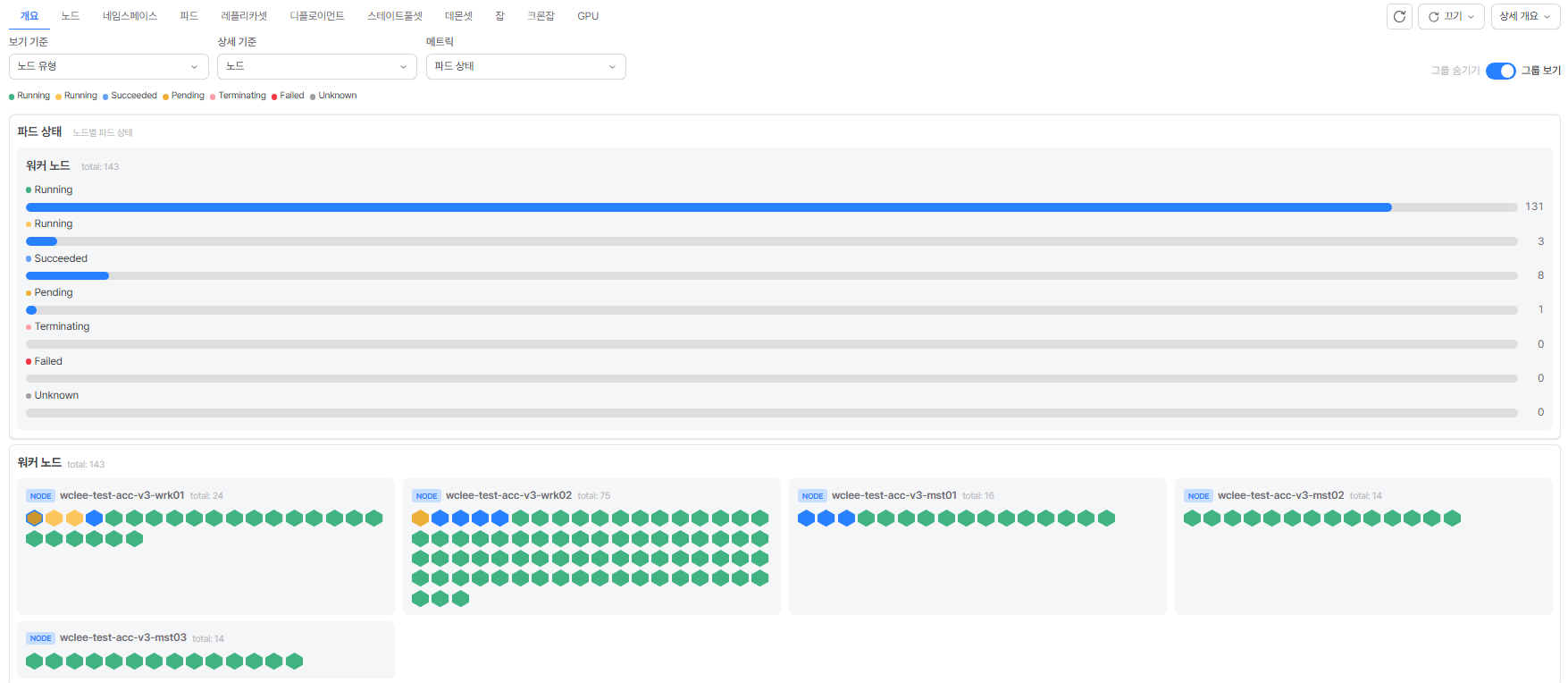

상세 개요
노드

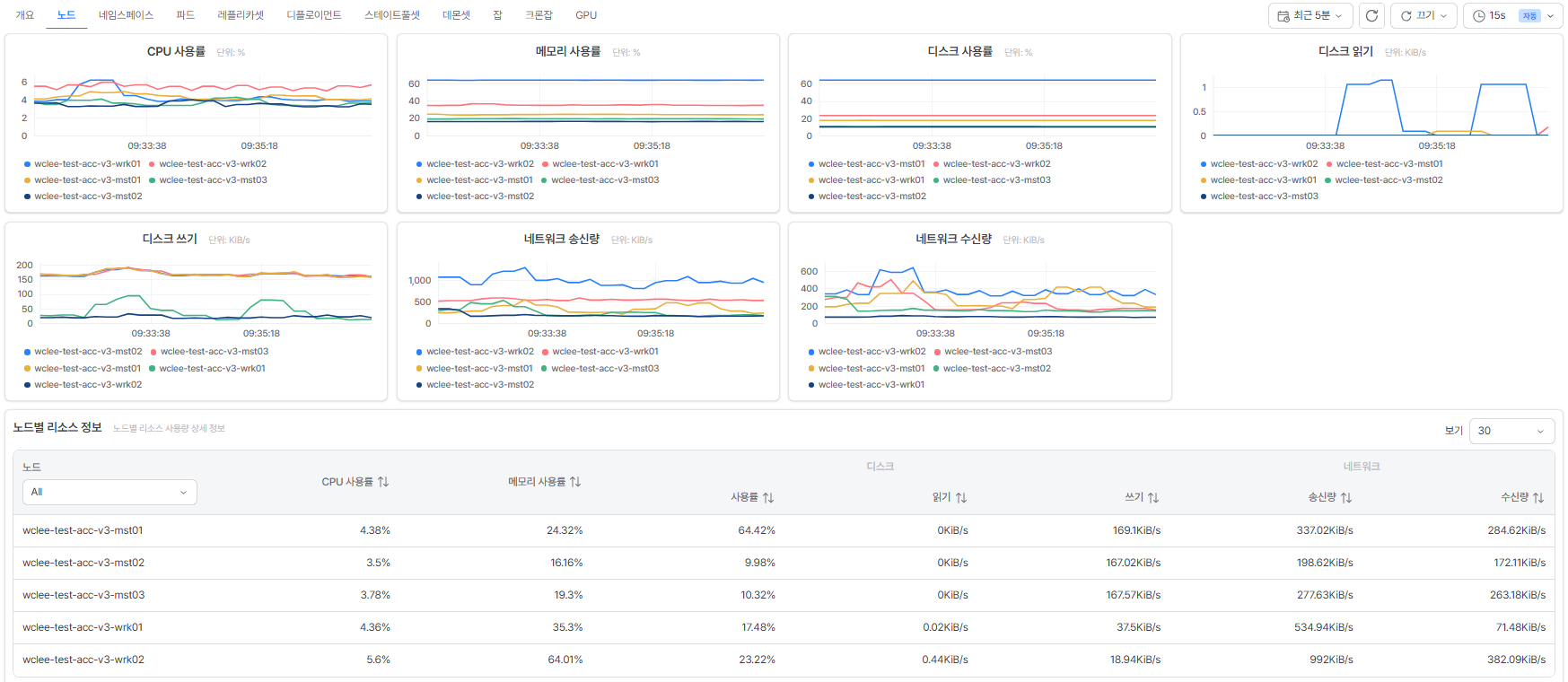

노드 탭은 노드별 CPU, 메모리, 디스크, 네트워크 사용량을 제공합니다. 특정 노드에 부하가 집중되는지 확인할 때 사용합니다.
| 항목 | 설명 |
|---|---|
| CPU 사용률 | 노드별 평균 CPU 사용률 |
| 메모리 사용률 | 노드별 평균 메모리 사용률 |
| 디스크 사용률 | 노드별 평균 디스크 사용률 |
| 디스크 읽기/쓰기 | 노드별 디스크 I/O |
| 네트워크 송신/수신 | 노드별 네트워크 사용량 |
네임스페이스

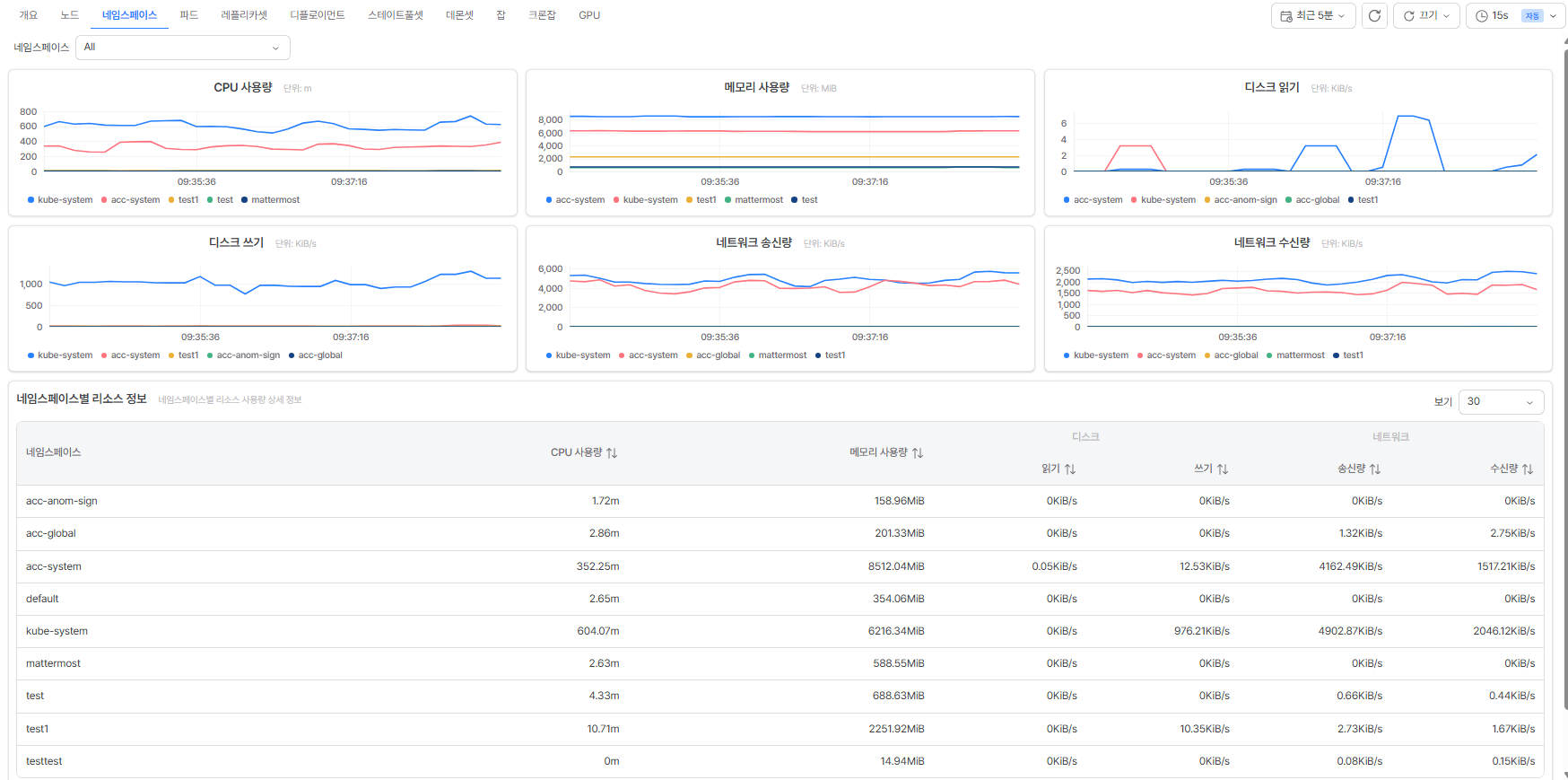

네임스페이스 탭은 네임스페이스별 리소스 사용량을 제공합니다. 어떤 네임스페이스에서 리소스를 많이 사용하는지 비교할 때 사용합니다.
| 항목 | 설명 |
|---|---|
| CPU 사용량 | 네임스페이스별 CPU 사용량 |
| 메모리 사용량 | 네임스페이스별 메모리 사용량 |
| 디스크 읽기/쓰기 | 네임스페이스별 디스크 I/O |
| 네트워크 송신/수신 | 네임스페이스별 네트워크 사용량 |
파드

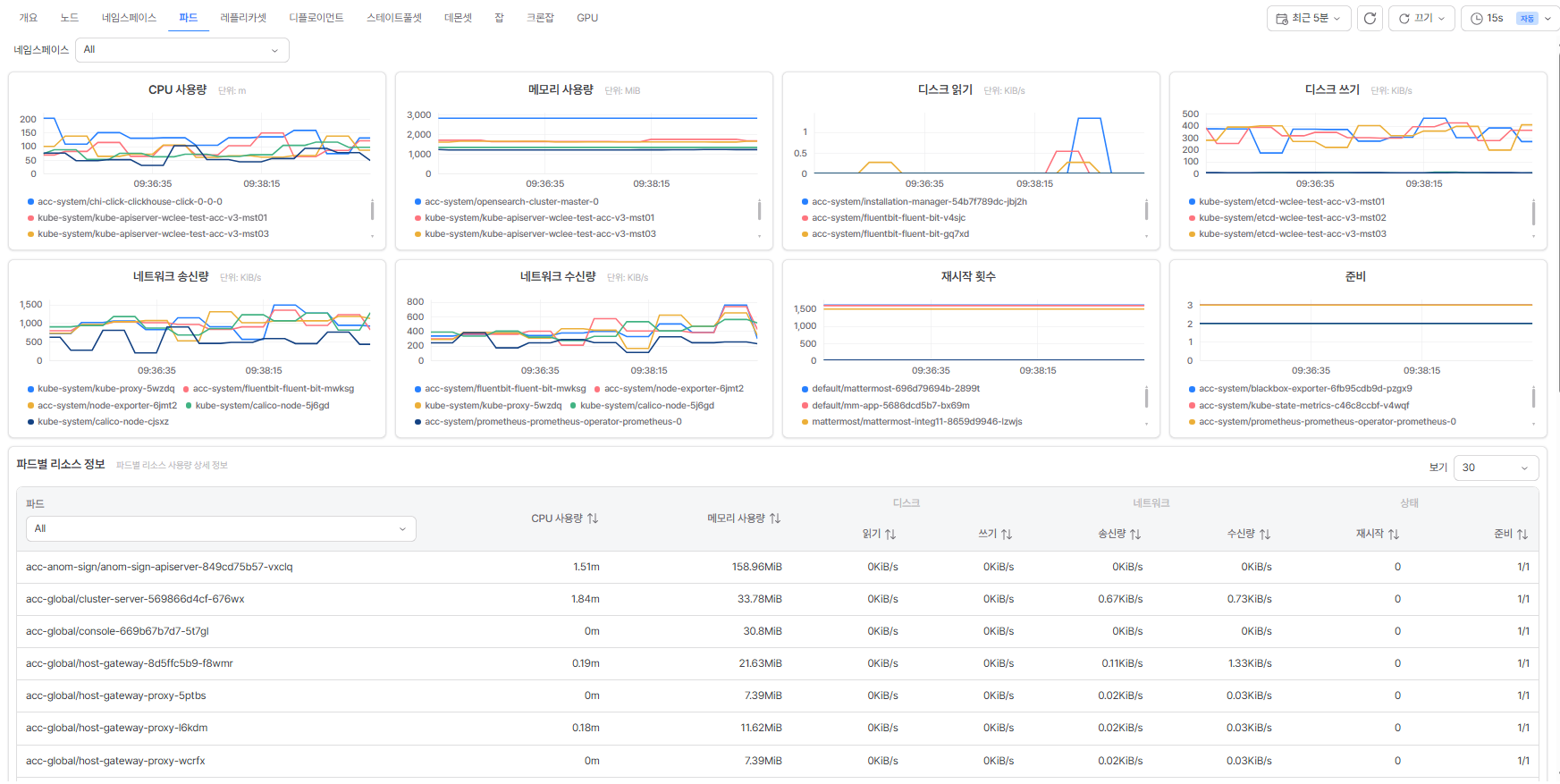

파드 탭은 파드 단위의 리소스 사용량과 상태를 제공합니다. 재시작 횟수와 Ready 상태를 함께 확인할 수 있어 장애 파드를 찾을 때 유용합니다.
| 항목 | 설명 |
|---|---|
| CPU/메모리 사용량 | 파드별 평균 리소스 사용량 |
| 디스크 읽기/쓰기 | 파드별 디스크 I/O |
| 네트워크 송신/수신 | 파드별 네트워크 사용량 |
| 재시작 | 컨테이너 재시작 횟수 |
| 준비 | Ready 컨테이너 수 / 전체 컨테이너 수 |
워크로드

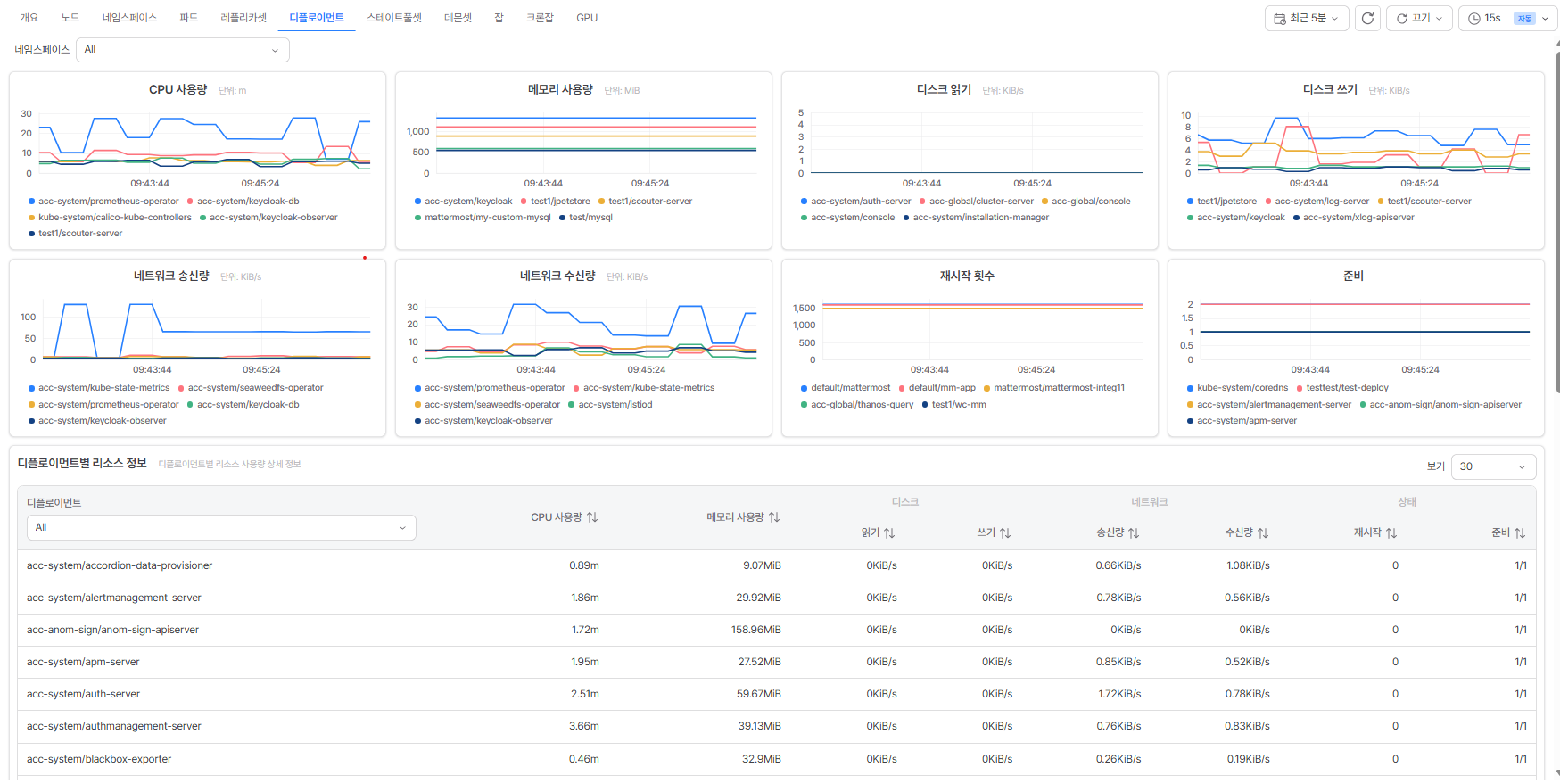

레플리카셋, 디플로이먼트, 스테이트풀셋, 데몬셋, 잡, 크론잡 탭은 각 워크로드 단위로 리소스 사용량과 준비 상태를 제공합니다.
| 탭 | 설명 |
|---|---|
| 레플리카셋 | ReplicaSet 단위 리소스 상태 확인 |
| 디플로이먼트 | Deployment 단위 리소스와 Ready 상태 확인 |
| 스테이트풀셋 | StatefulSet 단위 리소스와 Ready 상태 확인 |
| 데몬셋 | DaemonSet 단위 리소스와 Ready 상태 확인 |
| 잡/크론잡 | Job, CronJob 실행 리소스 상태 확인 |
GPU

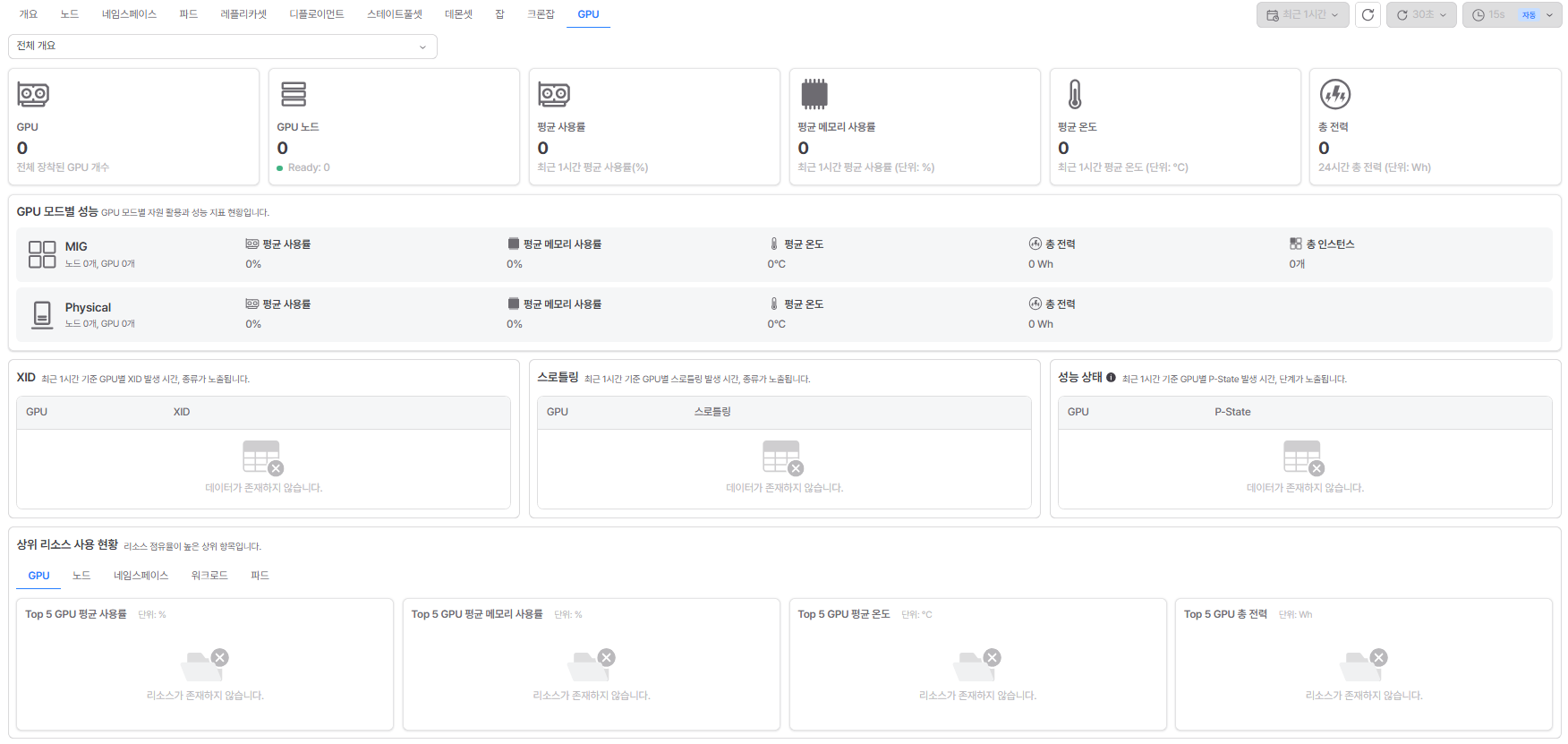

GPU 탭은 GPU 자원 상태를 확인하는 화면입니다. GPU 사용률, 메모리 사용률, 온도, 전력, XID 오류, 스로틀링 정보를 확인할 수 있습니다.
| 메뉴 | 설명 |
|---|---|
| 전체 개요 | 클러스터 전체 GPU 상태 요약 |
| 개별 GPU 현황 | GPU 장치 단위 상세 현황 |
| 노드 기준 분석 | 노드별 GPU 사용량 비교 |
| 네임스페이스 기준 분석 | 네임스페이스별 GPU 사용량 비교 |
| 워크로드 기준 분석 | 워크로드별 GPU 사용량 비교 |
| 파드 기준 분석 | 파드별 GPU 사용량 확인 |
