애플리케이션이란, 실시간으로 모니터링 지표를 제공하여 운영 중인 어플리케이션의 문제점을 빠르게 파악할 수 있도록 합니다.

메뉴이동

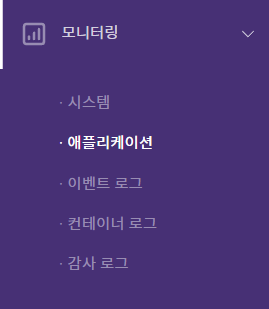

모니터링 ➡ 애플리케이션

Overview

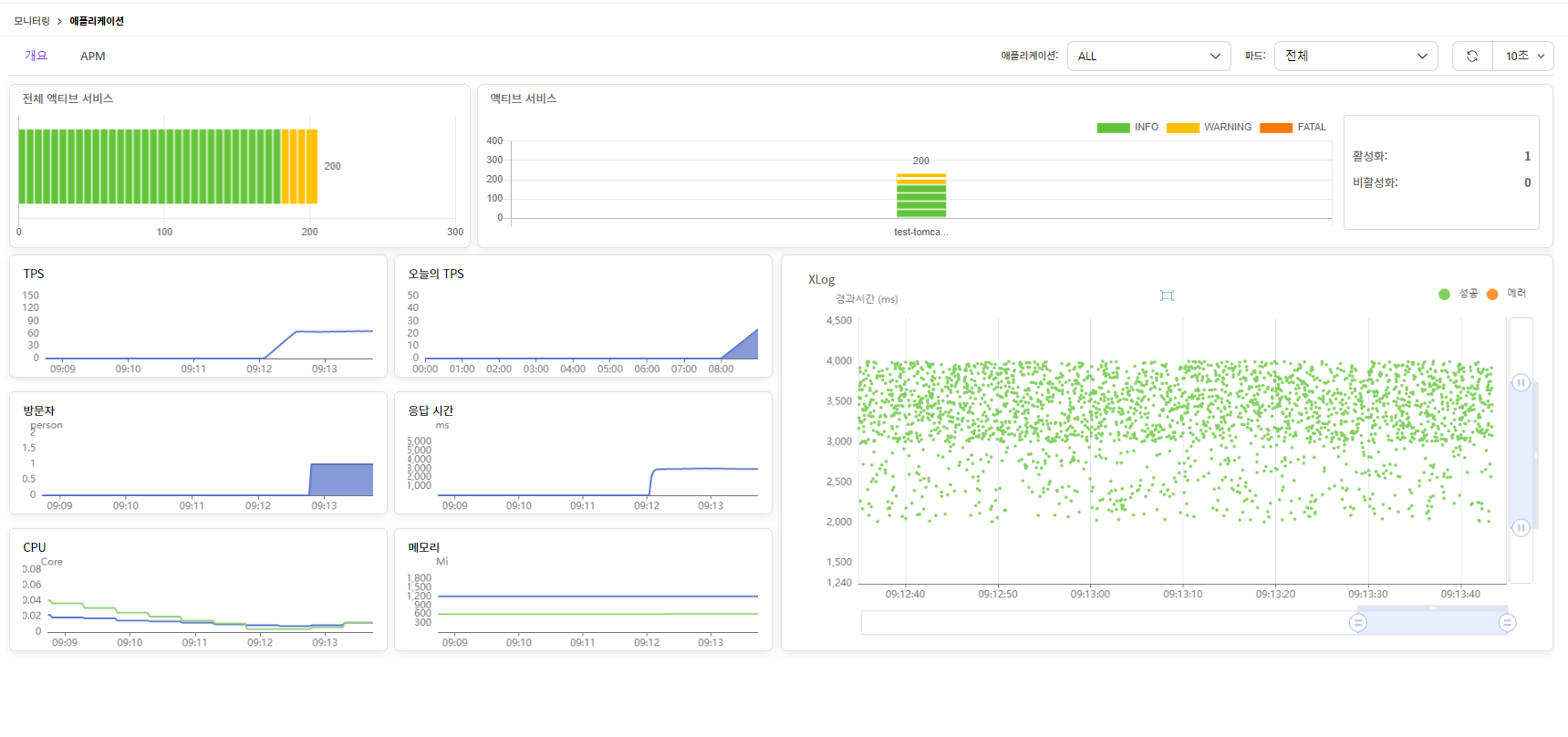

서비스 : Active Service Total EQ, Active Service EQ, TPS, 금일 TPS, 방문자수, 응답시간, XLog
시스템 : CPU, Memory

Active Service

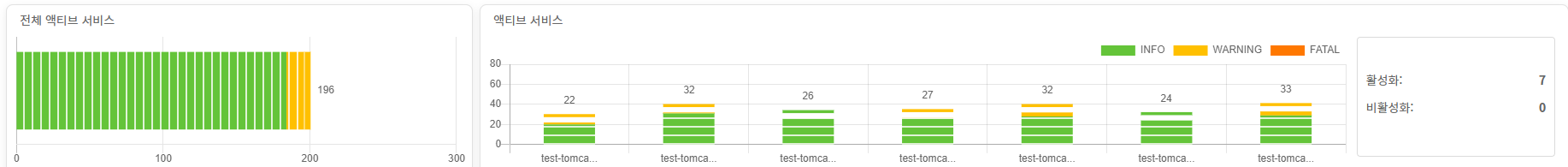

대시보드의 Active Service 차트에서는 개별 인스턴스 별로 현재 처리중인 Request를 Bar 형태로 표시합니다. 처리중인 Request는 단계별로 만족 (Info), 허용 (Warning), 불만 (Fatal) 을 초록색, 노란색(3초), 주황색(8초)으로 표시합니다.

좌측의 Total Active Services는 현재 처리중인 전체 인스턴스의 상태를 표시합니다.
우측의 Active Services는 현재 처리중인 개별 인스턴스 상태를 표시합니다. 처리중인 Request들이 표시될 때, BAR를 클릭하면 현재 진행중인 Request에 대한 정보를 얻기 위해 Thread 분석 페이지로 이동합니다.

Active Service Info

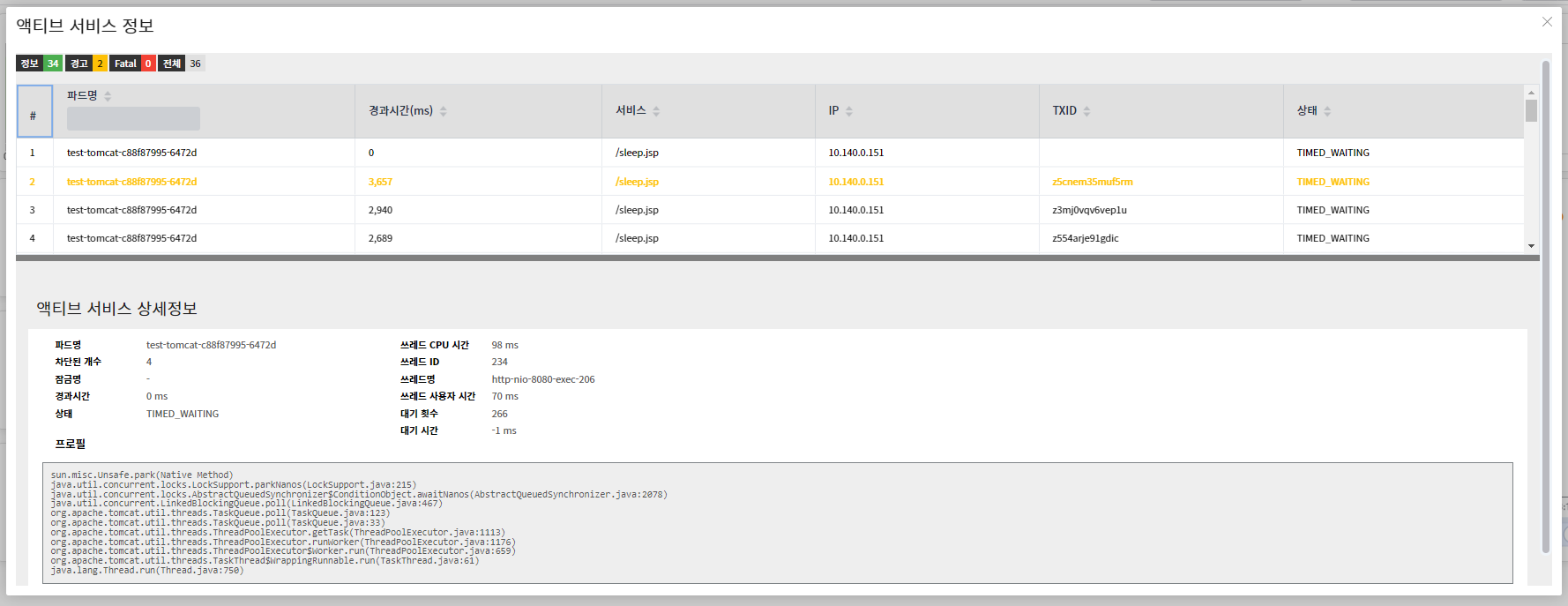

Active Services에서 Bar 클릭하면 아래와 같은 뷰가 나옵니다. 상단에 Thread에 대한 메타데이터가 나오고 하단에 현재 진행중인 스택을 볼 수 있습니다. Thread가 지연되고 있다면 하단에 나온 스택에서 지연되고 있을 확률이 높기 때문에 해당 스택의 작업을 분석해 볼 필요가 있습니다.

TPS, Today TPS

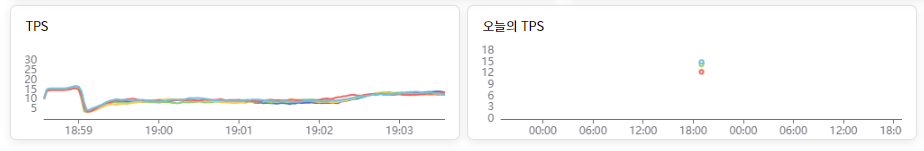

TPS : 초당 처리량을 표현한 차트
Today TPS : 당일 초당 처리량을 표현한 차트

Visitors, Response Time

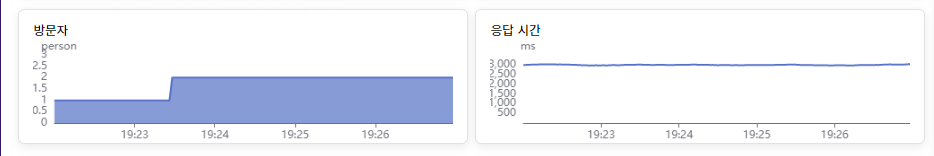

5분간 방문한 유니크한 방문자 수를 표현한 차트
애플리케이션 응답 시간 분포 그래프

CPU, Memory

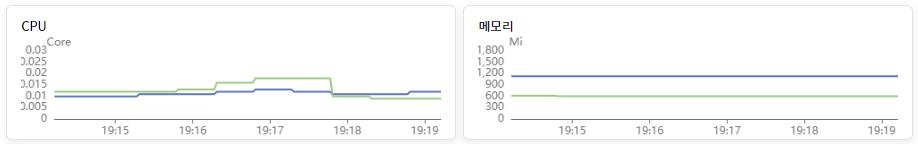

CPU 사용량을 표현한 차트
Memory 사용량을 표현한 차트

XLog

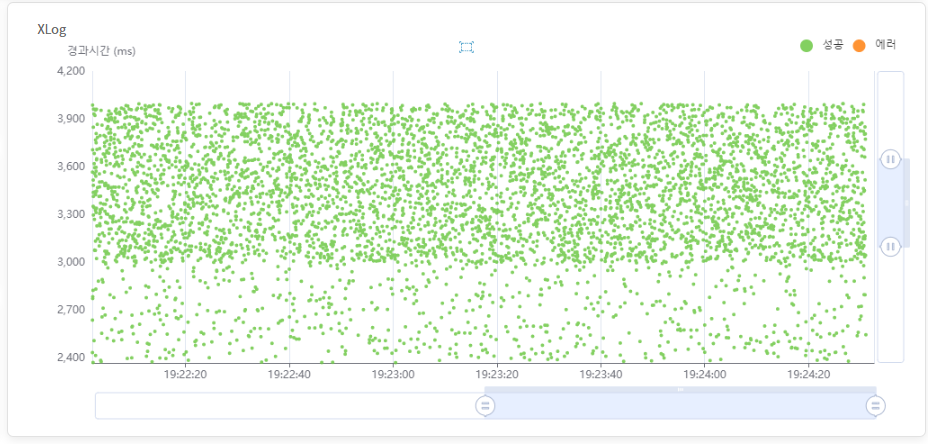

시간의 흐름에 따른 응답시간의 분포를 scatter 차트형태로 표현하고, 해당 시간/응답시간 격자에 처리된 요청을 표시하는 Heatmap으로 표현한 것입니다.

HTTP Status 코드로 500 오류가 발생하면 주황색으로 표시합니다.

XLog 차트에 마우스로 드래그하여 사각형을 그리면, 해당 영역에서 처리된 Request들에 대한 상세 트랜잭션을 Profile View에서 메소드 단위로 분석할 수 있습니다.

XLog Info

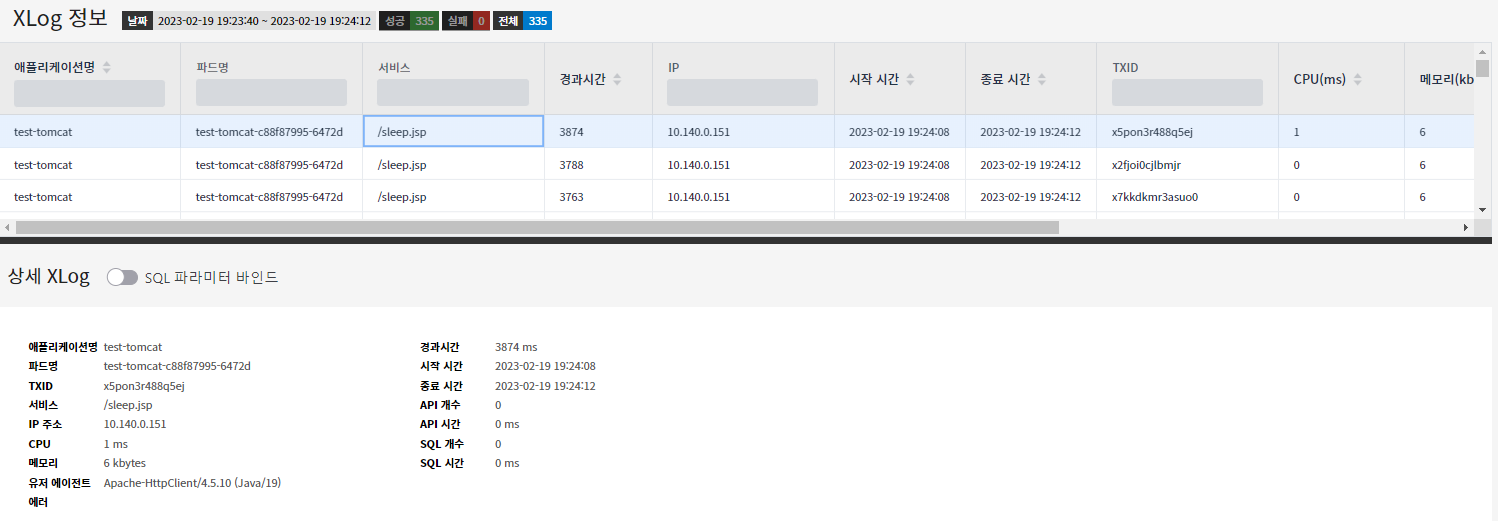

상단에는 선택한 영역에서 실행된 Request들이 출력되며, 상단에서 Row를 클릭하면 하단에 트랜잭션에 대한 상세 정보를 출력합니다. 시작시간, 수행시간, Database와 관련된 실행시간의 합, CPU 소요 시간 등의 정보를 확인할 수 있습니다.

항목	설명
App Name	app 의 이름
Pod Name	pod 의 이름
Elapsed Time	서비스 소요시간
IP	Request Address
Service	서비스 URL
StartTime	서비스 시작시간
EndTime	서비스 종료시간
Txid	트랜잭션 ID
Cpu	서비스 CpuTime
Memory	서비스에서 사용한 memory
SQL Count	서비스에서 SQL 수행 횟수
SQL Time	서비스에서 소용된 SQL 시간의 합
API Count	서비스에서 API 수행 횟수
API Time	서비스에서 소용된 API 시간의 합

XLog Profile

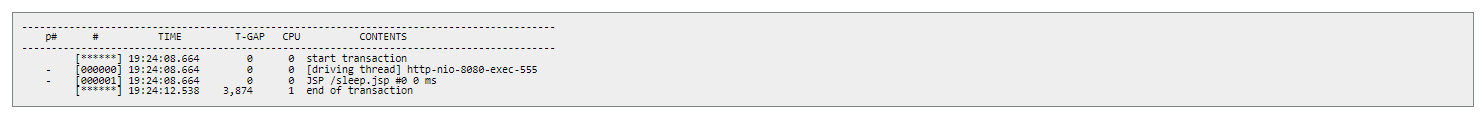

Profile 에서는 해당 메소드의 실행소요된 시간을 계산하여 표시합니다. 메소드들을 실행 관계를 트리형태로 표현하고 있습니다. 이전 단계와의 시작 시간 차이를 T-GAP으로 표시합니다.

XLog 특정한 확률의 로그

Response time이 일정 시간 이내인 transaction의 경우 특정한 확률로 로그가 남습니다.

response time	확률
0~1초 사이	3%
1~2초 사이	5%
2~3초 사이	20%
3초 이상	100%

연습문제

1. 다음 링크의 이미지 tar 파일을 다운로드 받아 유저 레지스트리에 푸시합니다.

https://mantechosstech-my.sharepoint.com/:u:/g/personal/om-support_mantechosstech_onmicrosoft_com/EeNGLkJ_l4hBkYgi-I94JbMBVdgiYD6NuaO6wKxt7WSjmg?e=3qLdnf

2. 다음 변수의 설명을 읽고, jmeter.yaml 내 매개변수를 환경에 맞게 변경 후 pod를 생성하세요.

Master_ip : 클러스터 내 마스터 노드의 IP
user_registry_address : 클러스터 내 유저 레지스트리 주소
user_registry_port : 클러스터 내 유저 레지스트리 접근 포트
jmeter_target_ip : jmeter로 부하를 줄 웹 서비스 주소
jemter_terget_port :  jmeter로 부하를 줄 웹 서비스 접근 포트

jmeter.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: jmeter
  name: jmeter-server
  namespace: jmeter
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: jmeter-server
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: jmeter-server
      name: jmeter-server
    spec:
      containers:
      - env:
        - name: JMETER_HOST
          value:
        image: :/jmeter:demo
        imagePullPolicy: Always
        name: jmeter-server
        ports:
        - containerPort: 1099
          hostPort: 1099
          name: rmi-serverport
          protocol: TCP
        - containerPort: 50000
          hostPort: 50000
          name: rmi-localport
          protocol: TCP
        resources:
          limits:
            cpu: "0"
            memory: "0"
          requests:
            cpu: "0"
            memory: "0"
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
        volumeMounts:
        - mountPath: /etc/localtime
          name: timezone
      - args:
        - -c
        - /init.sh
        command:
        - /bin/sh
        env:
        - name: JMETER_HOST
          value:
        - name: WAS_IP
          value:
        - name: WAS_PORT
          value: ""
        - name: THREAD_COUNT
          value: "10"
        image: :/jmeter:demo
        imagePullPolicy: Always
        name: jmeter-apm
        resources: {}
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
      dnsPolicy: ClusterFirstWithHostNet
      hostNetwork: true
      nodeSelector:
        kubernetes.io/hostname: acc-master
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      terminationGracePeriodSeconds: 30
      volumes:
      - hostPath:
          path: /etc/localtime
          type: ""
        name: timezone

2. 애플리케이션 Overview에서 상태를 확인하세요.
