시스템

Cluster

Namespace

Cluster에서는 Overview/Pods/Nodes/Namespaces/Deployments/Statefulsets/GPU 모니터링 지표를 제공합니다.

메뉴이동

모니터링 ➡ 시스템

차트 이미지 다운로드

차트 우측 상단 햄버거 버튼을 클릭하면 SVG, PNG, CSV파일로 차트를 다운 받을수 있습니다.

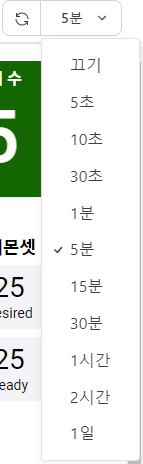

새로고침 주기

새로고침 주기는 초단위(5,10,30) 분단위(1,5,15,30) 시단위(1,2) 일단위(1)로 설정할 수 있으며 원하는 주기를 선택하면 새로고침 주기가 적용됩니다.
새로고침 주기 설정 좌측 버튼을 클릭하면 즉시 새로고침 됩니다.

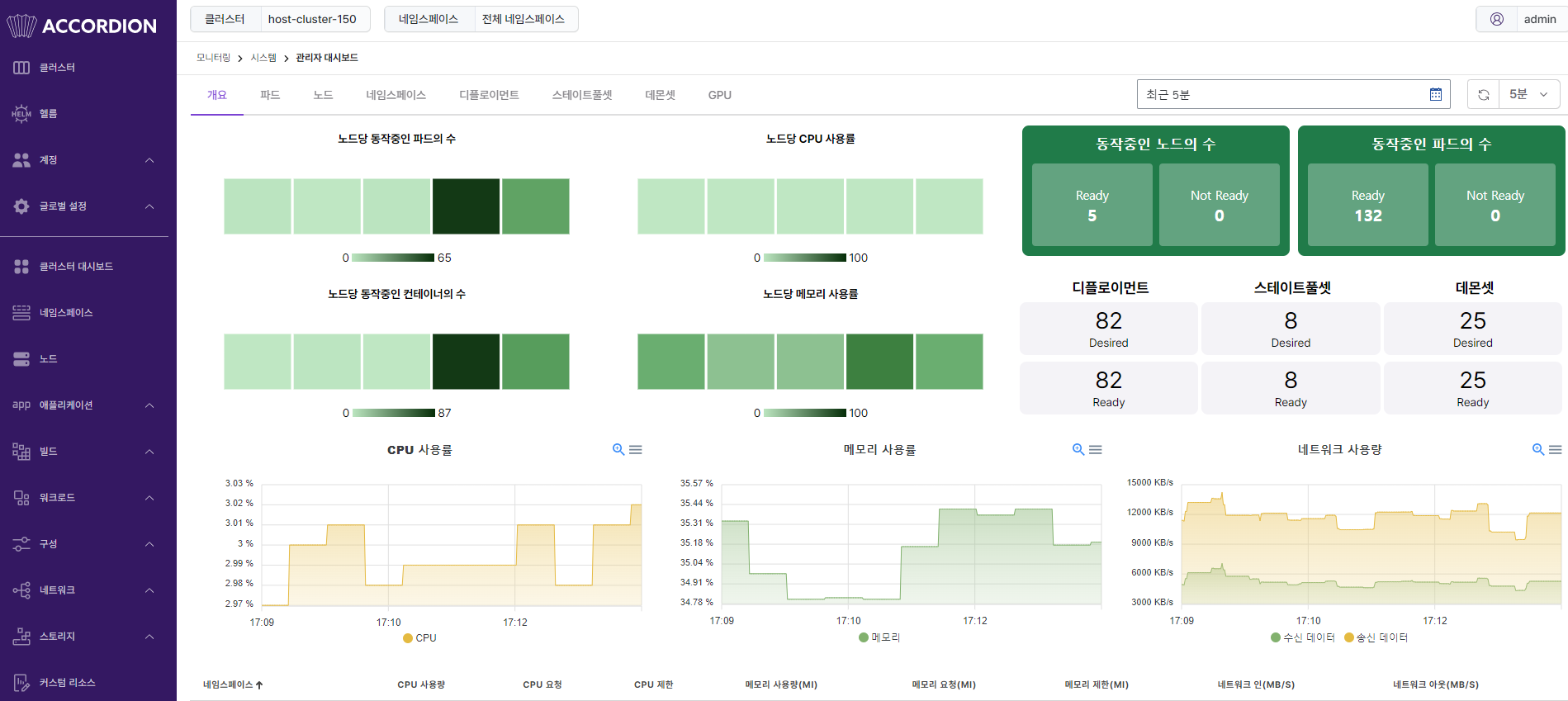

CPU/Memory/Network 사용량 차트와 네임스페이스별 CPU/Memory/Network 사용량을 테이블로 보여줍니다.

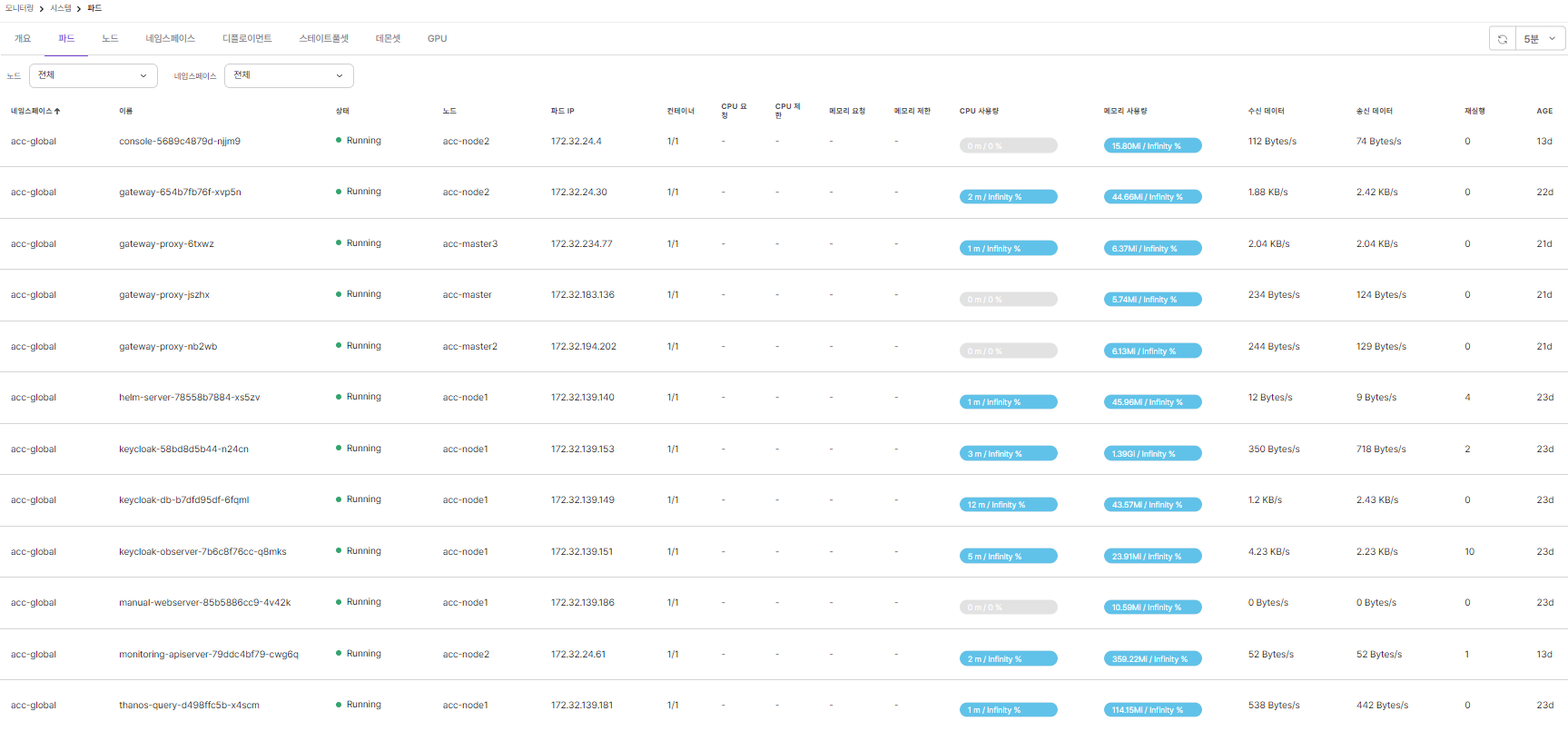

Node/Namespace 를 선택하여 Node/Namespace 별로 Pod 정보를 확인할 수 있습니다.

항목	설명
네임스페이스	네임스페이스 명
이름	파드 명
상태	포드 상태
노드	포드가 배포된 노드명
파드 IP	파드 고유 IP
컨테이너	파드의 Running 및 전체 컨테이너 갯수
리소스 할당량 R/L(CPU)	파드의 CPU 리소스 Requests/Limits 할당량입니다. 파드의 전체 컨테이너가 CPU 리소스 양을 지정한 경우 표시됩니다. 그외의 경우 “-“로 표시
리소스 할당량 R/L(MEMORY)	파드의 Memory 리소스 Requests/Limits 할당량입니다. 파드의 전체 컨테이너가 Memory 리소소 양을 지정한 경우 표시됩니다. 그외의 경우 “-“로 표시
CPU 사용량	파드의 CPU 사용량이며 CPU 리소스 할당량을 제한한 경우 Limits 기준으로 파드의 CPU 사용률을 표시합니다. 그외의 경우 파드가 배포된 노드의 CPU 리소스 기준으로 CPU 사용률을 표시
MEMORY 사용량	파드의 Memory 사용량이며 Memory 리소스 할당량을 제한한 경우 Limits 기준으로 파드의 Memory 사용률을 표시합니다. 그외의 경우 파드가 배포된 노드의 Memory 리소스 기준으로 Memory 사용률을 표시
NETWORK RX	파드의 Network Received 속도
NETWORK TX	파드의 Network Transmitted 속도
재시작	파드의 재시작 횟수
AGE	파드의 실행된 시간

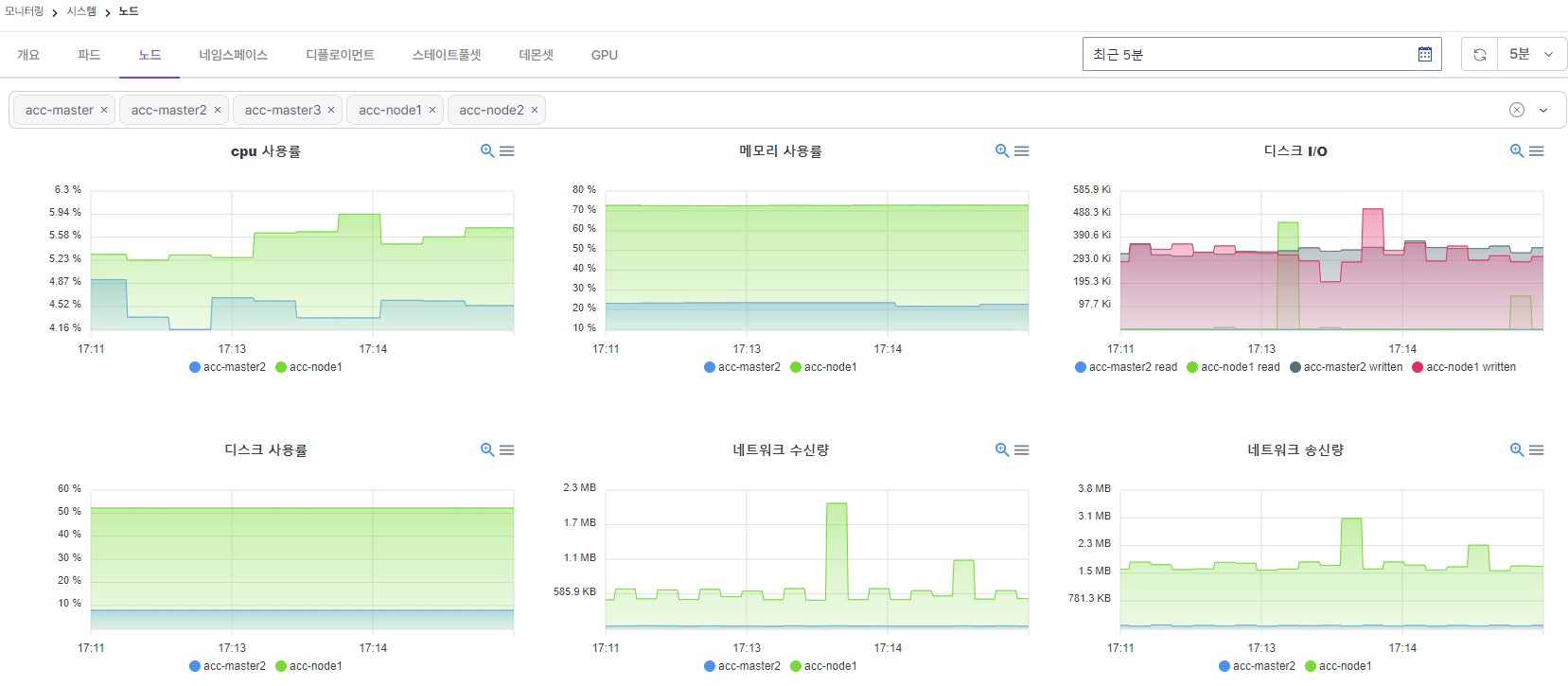

Node를 다중 선택하여 검색 가능하며 선택된 Node 목록의 CPU/Memory/Disk/Network Received/Network Transmitted 모니터링 차트를 제공합니다.

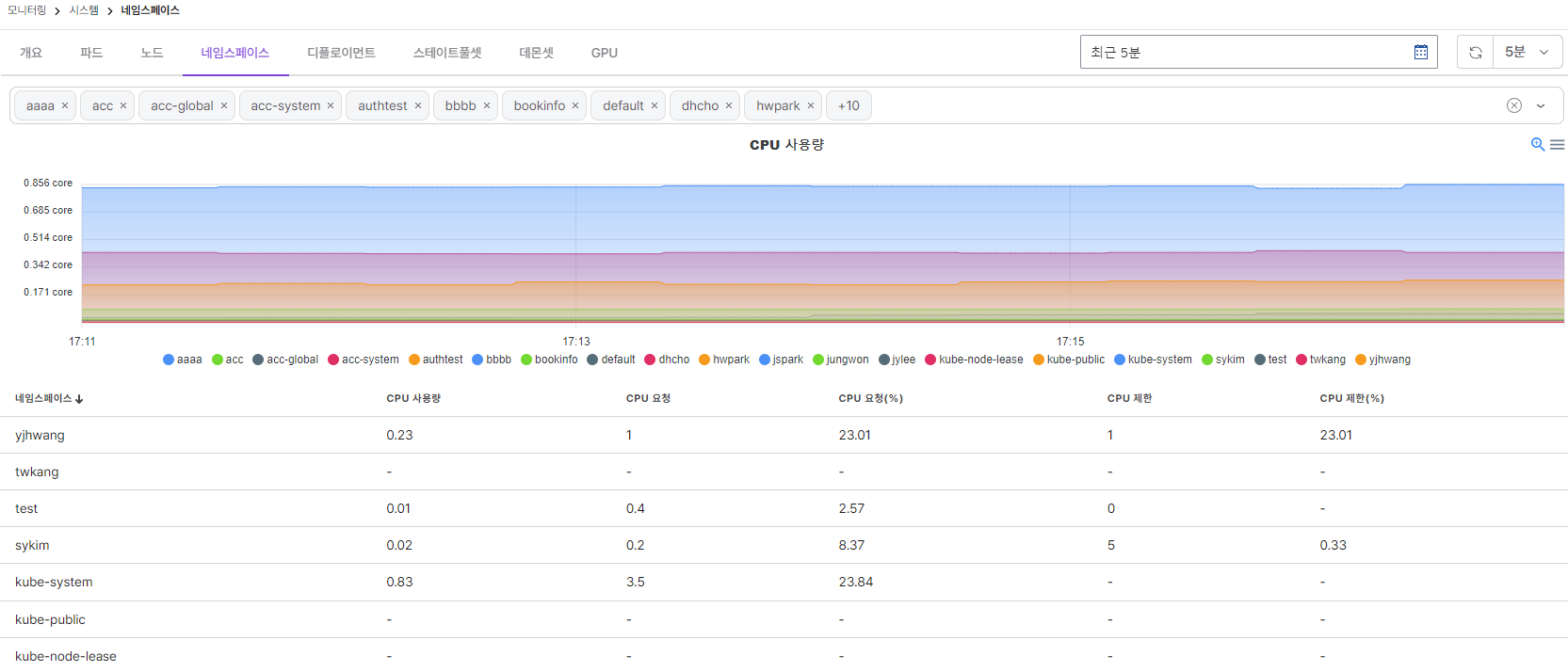

Namespace 를 선택하여 Namespace 별로 CPU 사용량과 상세 정보 및 Memory 사용량과 상세 정보를 확인할 수 있습니다.

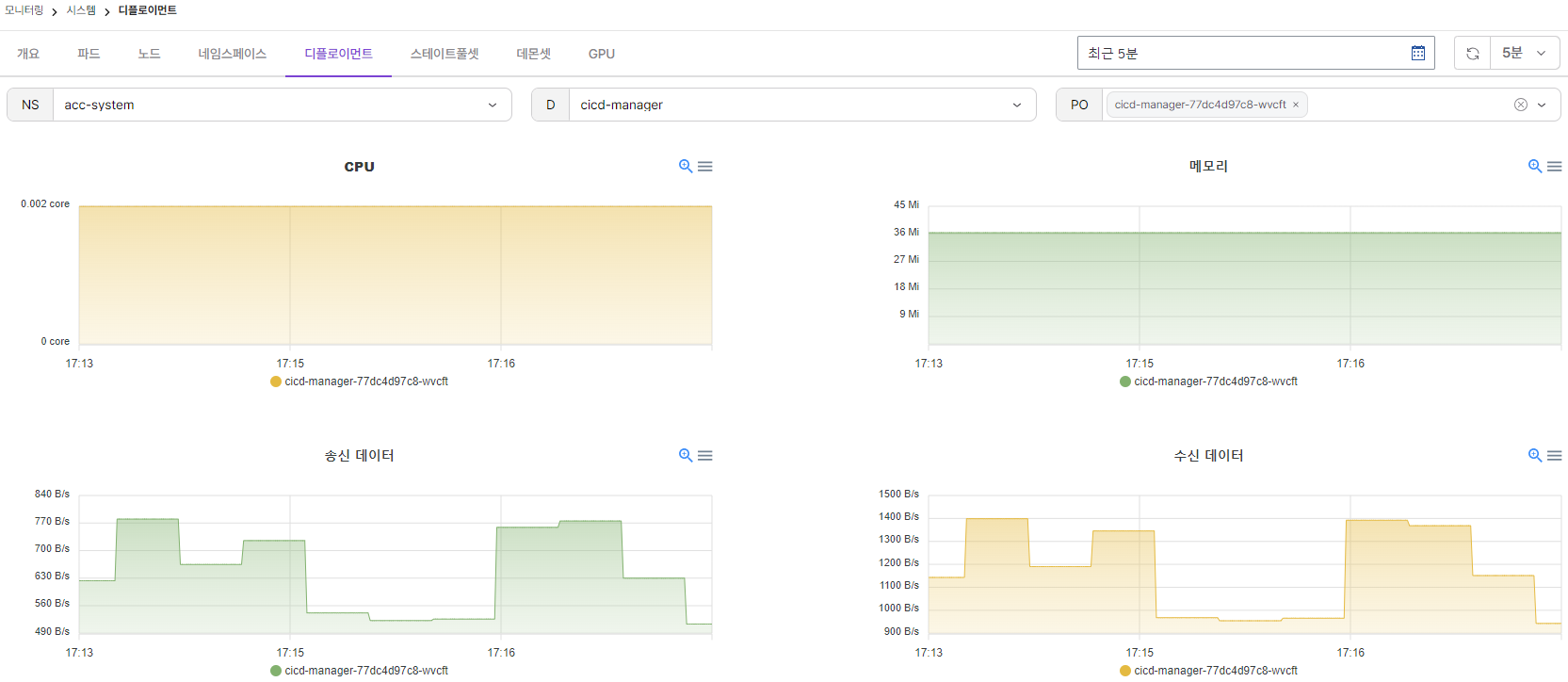

Namespace/Deployment를 선택하여 Namespace/Deployment의 Pod들을 시스템 모니터링 정보를 확인할 수 있습니다.

특정 파드 선택시 특정 파드의 모니터링 정보만 확인할 수도 있습니다.

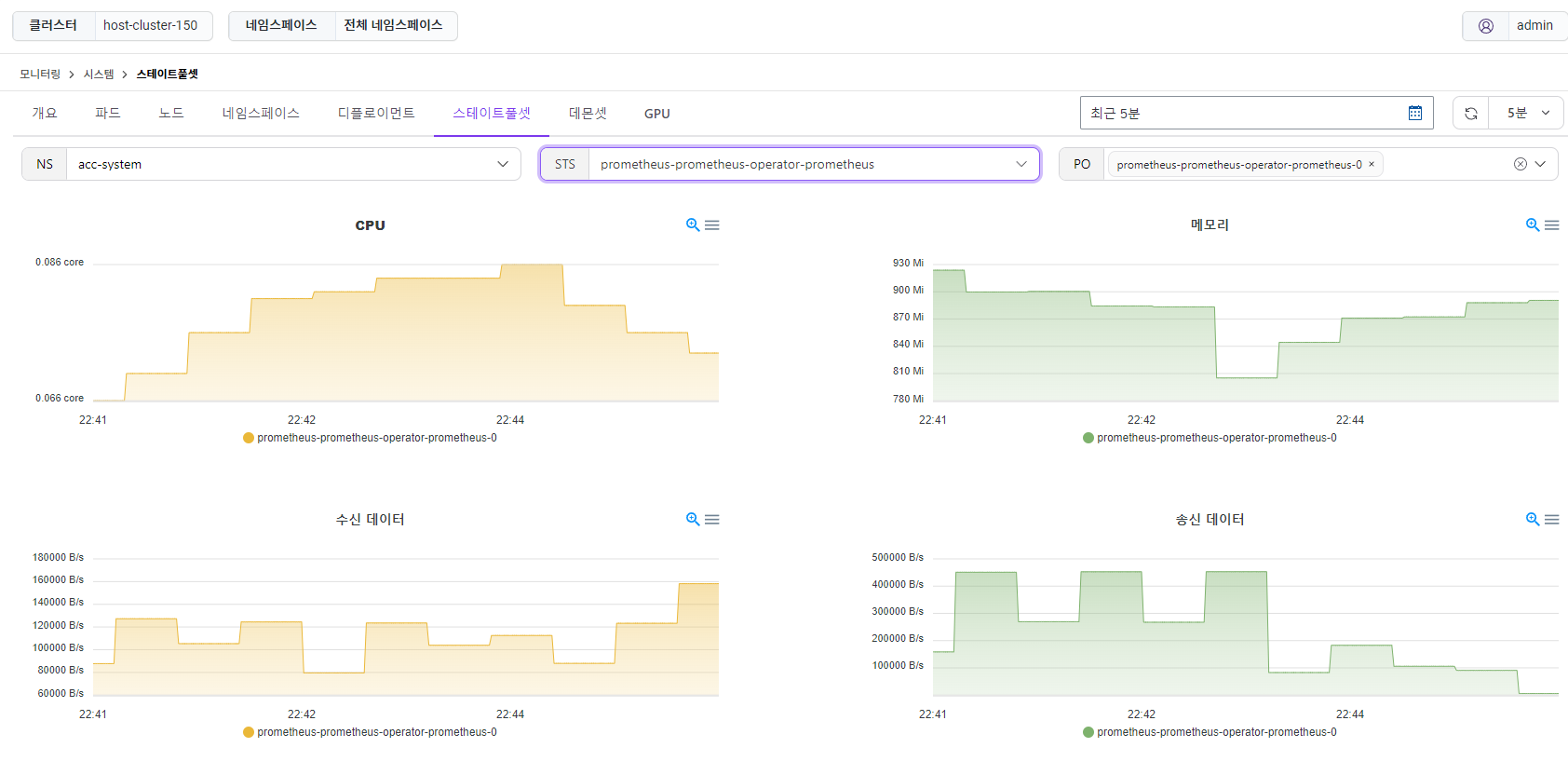

Namespace/Statefulset를 선택하여 Namespace/Statefulset의 Pod들을 시스템 모니터링 정보를 확인할 수 있습니다.

특정 파드 선택시 특정 파드의 모니터링 정보만 확인할 수도 있습니다.

GPU 노드가 존재할 경우 GPU 노드를 선택하여 GPU 모니터링 정보를 확인할 수 있습니다.
