카탈로그
Table of contents
Namespace

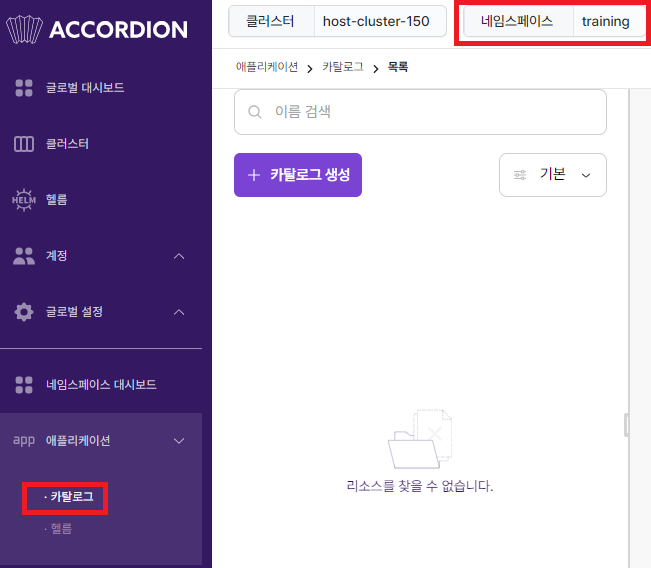

메뉴이동
클러스터 ➡ 네임스페이스
애플리케이션 ➡ 카탈로그

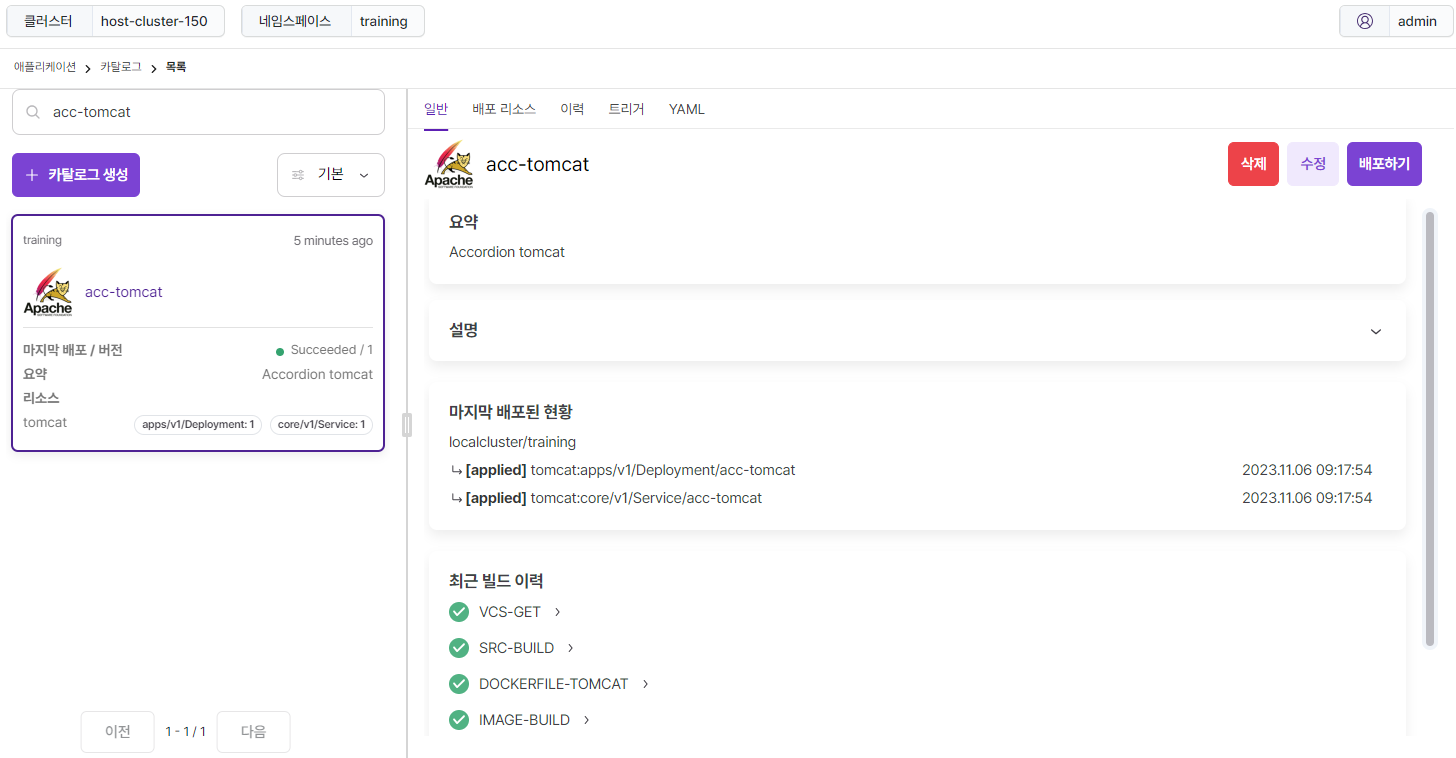

카탈로그 화면
카탈로그에 대한 기본 정보와 배포 현황에 대한 정보를 제공합니다.
- 카탈로그 템플릿 요약
- 카탈로그 템플릿 설명
- 마지막 배포현황

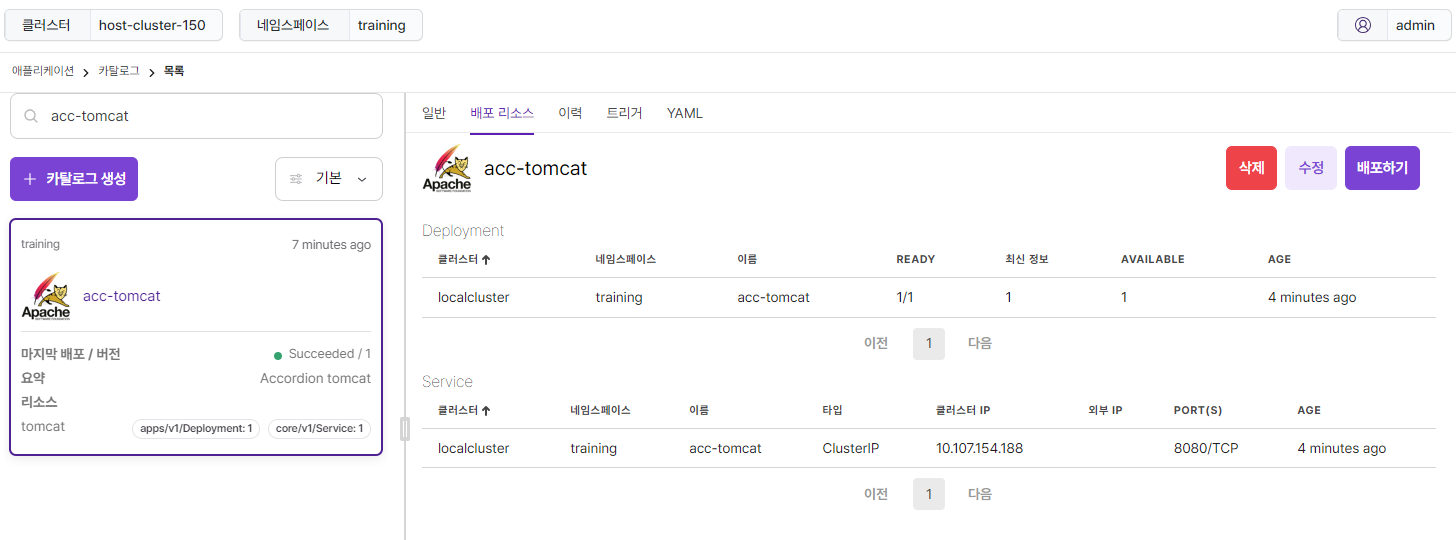

배포 리소스
카탈로그로 배포한 쿠버네티스 리소스 정보를 제공합니다.
- 디플로이먼트, 스테이트풀셋, 서비스등 워크로드 정보

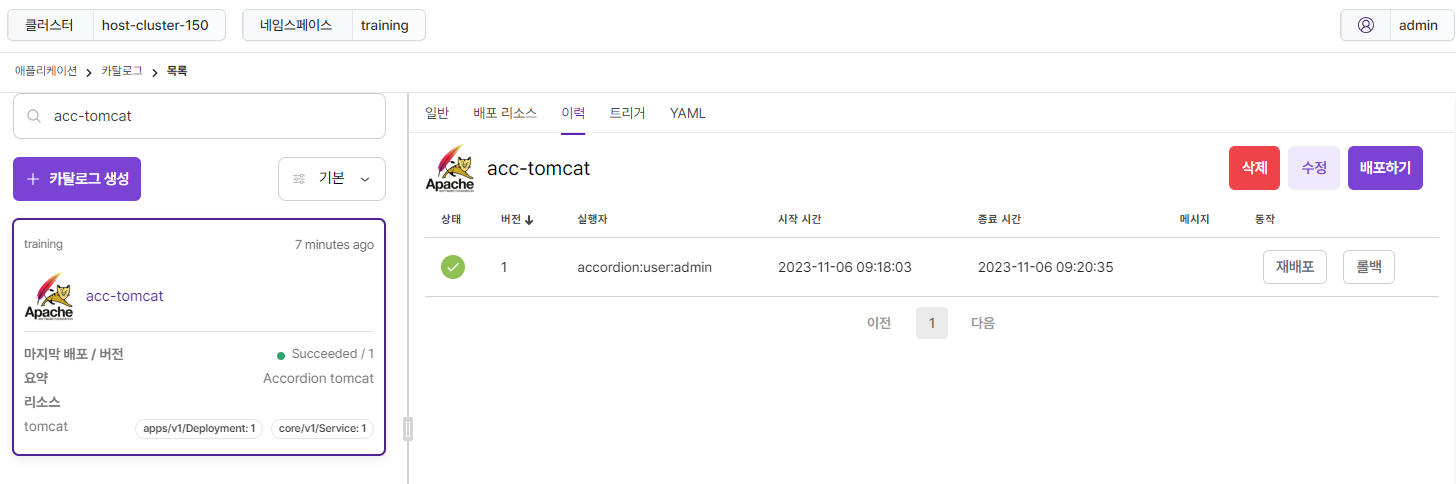

이력
카탈로그 파이프라인 실행 이력을 제공합니다.
- 카탈로그로 배포한 이력 정보 제공 및 배포 관리
- 카탈로그 배포 과정 조회
- 배포 중인 카탈로그의 배포 중단
- 배포에 성공한 이력에 대해 재배포 또는 롤백

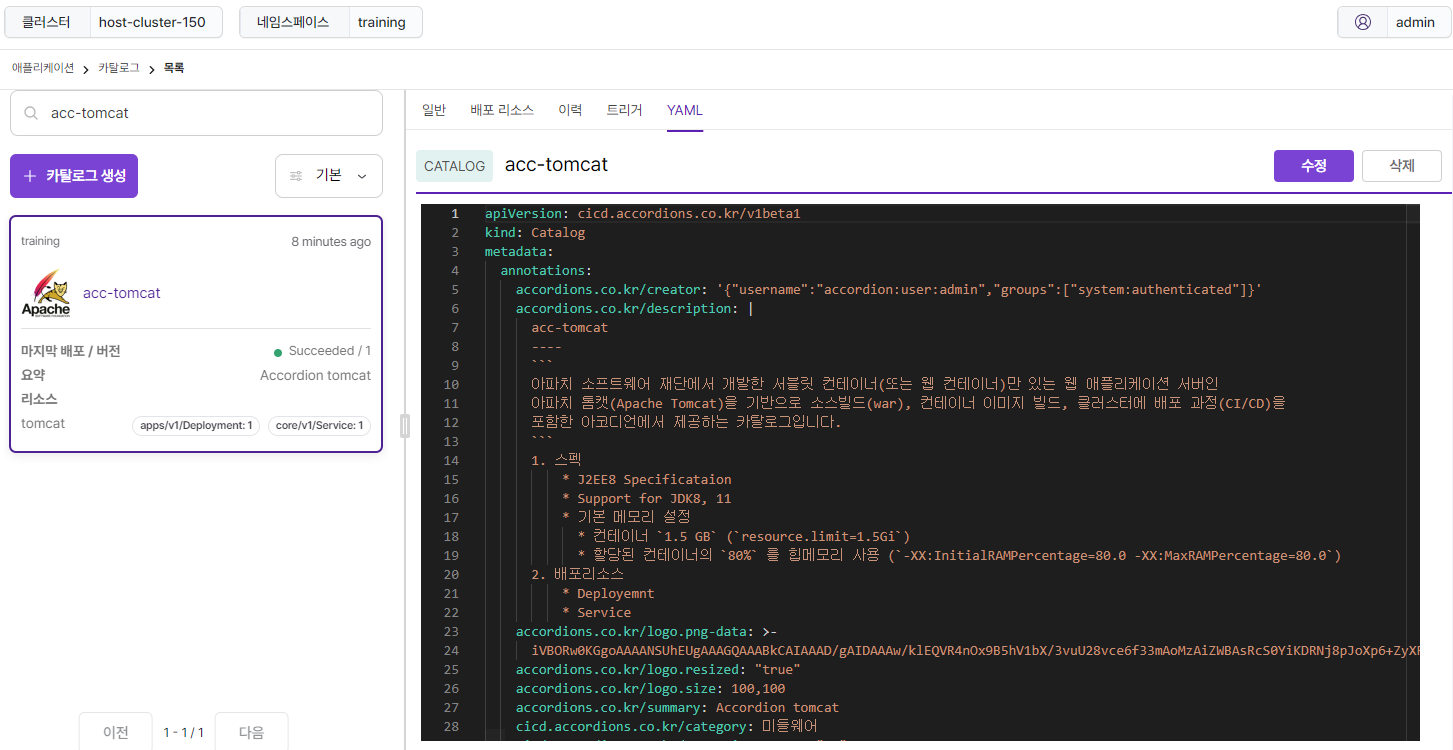

YAML
카탈로그의 YAML 내용을 확인하고 수정 가능합니다.
카탈로그 생성

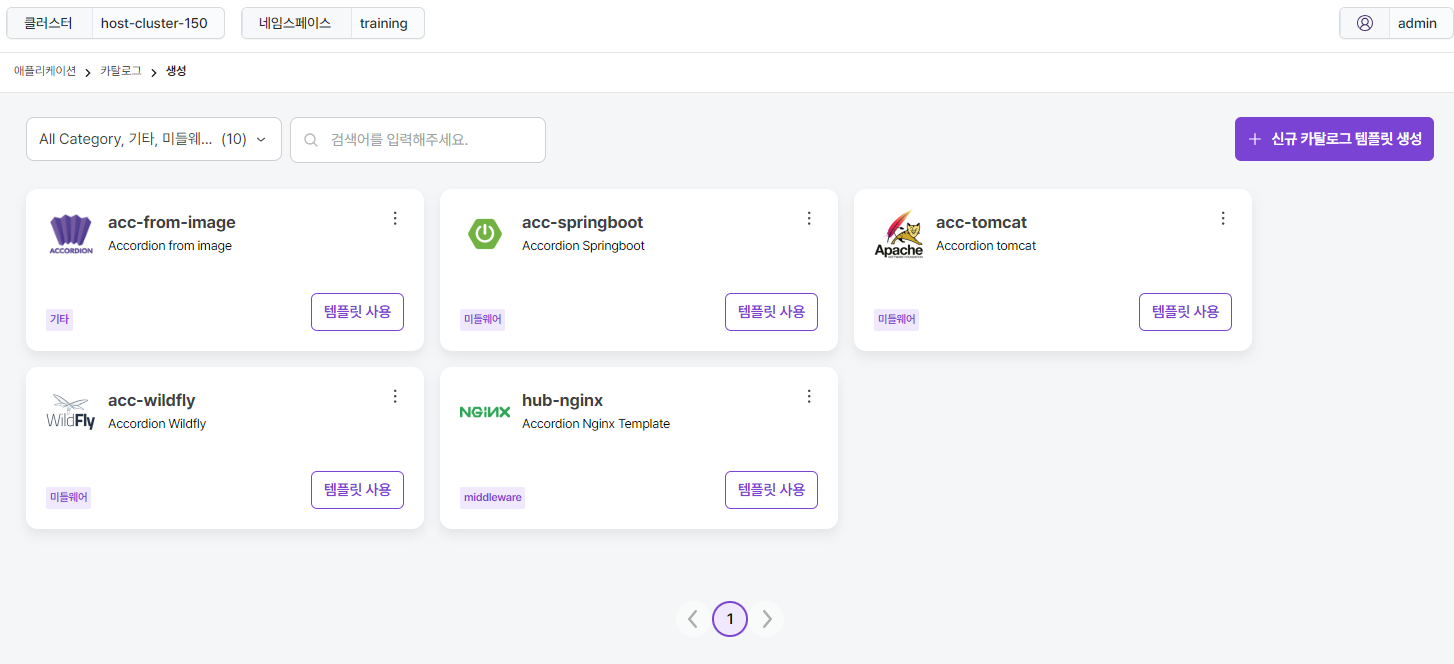

카탈로그 메뉴의 +생성 버튼을 선택하면 카탈로그 생성에 필요한 카탈로그 템플릿을 선택할 수 있습니다.
아코디언은 Tomcat, Wildfly 등에 대한 템플릿을 기본 제공하며 카탈로그 템플릿은 추가하거나 변경할 수 있습니다.
일반 설정(전체 옵션 보기 비활성화)
생성할 카탈로그에 대한 템플릿을 전체 옵션 보기를 활성화하지 않는 경우, 해당 카탈로그를 배포하기 위한 최소한의 리소스만 표현됩니다. 카탈로그의 이름과 소스 레포지터리의 주소에 대한 정보를 입력합니다.

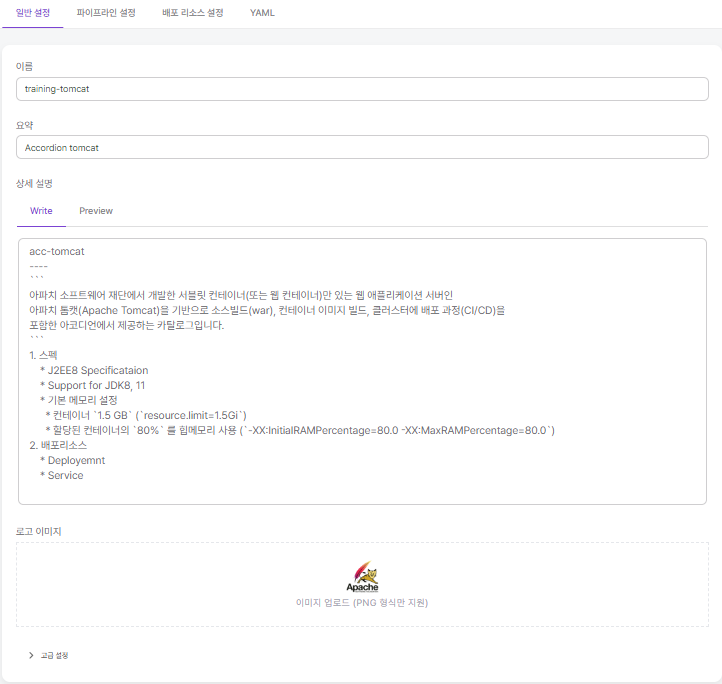

상세 설정(전체 옵션 보기 활성화)
생성할 카탈로그에 대한 템플릿을 고르고 전체 옵션 보기 버튼을 활성화 할 경우, 다음 과정으로 넘어갑니다. 다음 과정인 일반 설정에서는 카탈로그의 이름이나 설명, 로고 이미지와 같은 생성하려는 카탈로그에 대한 정보를 입력합니다.
카탈로그 기본 정보
| 항목 | 설명 |
|---|---|
| 이름 | 카탈로그 이름 |
| 요약 | 카탈로그에 대한 간단한 설명 |
| 상세설명 | 카탈로그에 대한 상세한 설명 |
| 로고 이미지 | 카탈로그의 로고 이미지 (미설정할 경우 템플릿의 로고로 설정) |

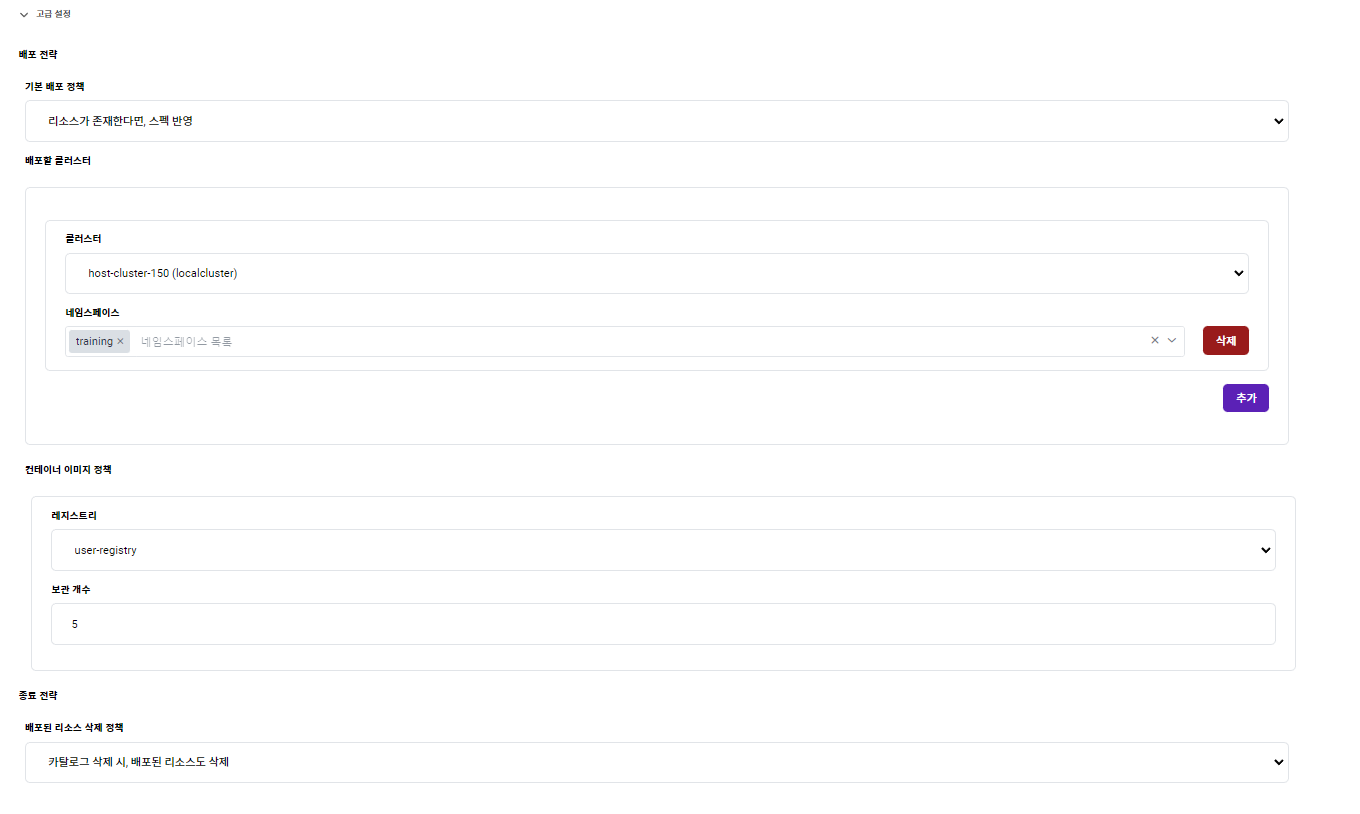

고급 설정을 선택하면 기본 정보 외 배포 정책 등 상세한 설정이 가능합니다. 고급 설정의 항목은 카탈로그마다 차이가 있으며 자주 사용하는 항목은 다음과 같습니다.
배포전략 / 배포 정책 종류
| 정책 | 설명 | 유사한 명령어 |
|---|---|---|
| Apply | 리소스가 존재하면 스펙 반영 | kubectl apply … |
| IfExistReplace | 리소스가 존재하면 스펙 대체 | kubectl replace … |
| IfExistSkip | 리소스가 존재하면 배포 생략 | kubectl create … |
| IfExistUpdate | 리소스가 존재하면 대체 우선의 업데이트 |
컨테이너 이미지 정책
카탈로그로 애플리케이션을 배포할 때 컨테이너 이미지 빌드를 수행하는 파이프라인을 수행하는 경우 이미지를 저장할 저장소와 최대 보관 개수를 설정합니다.

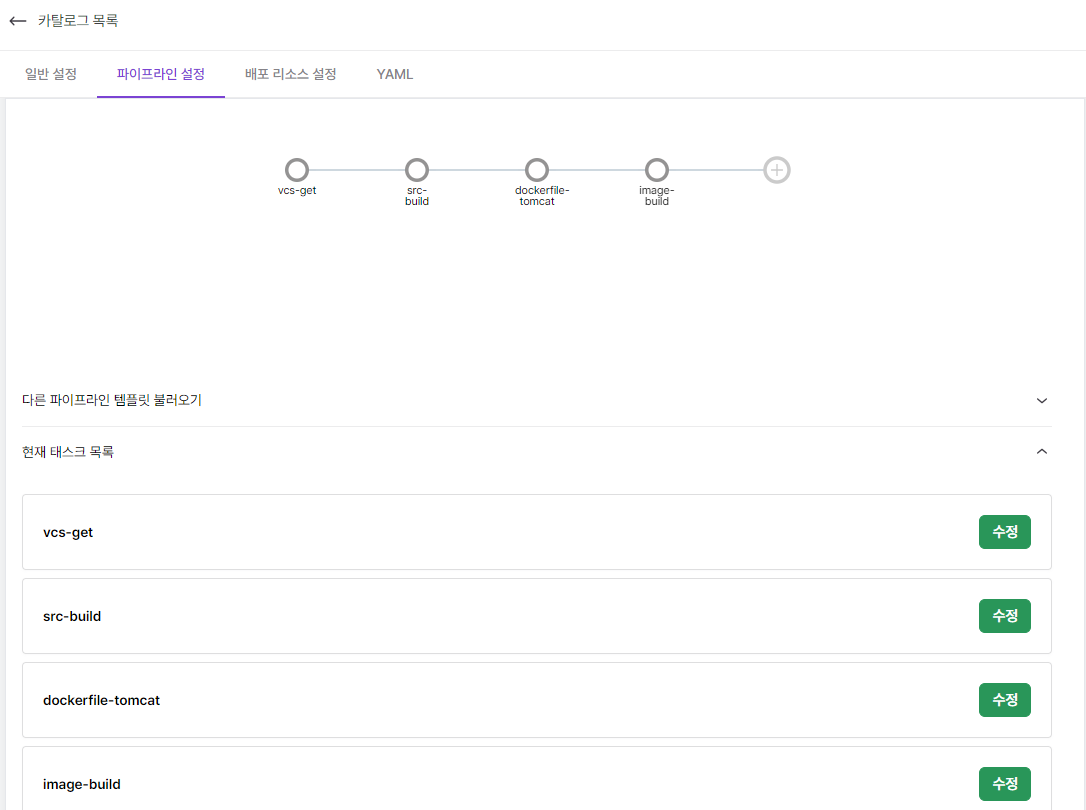

파이프라인 설정
카탈로그 정보 입력이 완료되면 다음: 파이프라인 설정 버튼으로 다음 과정으로 넘어갑니다.
다음 과정인 파이프라인 설정에서는 쿠버네티스 리소스를 배포하기 전에 수행하는 파이프라인에 대해 설정합니다.
파이프라인은 기본 파이프라인 템플릿을 가지고 있으며 사용자는 이를 수정하여 배포하는 카탈로그마다 개별 설정할 수 있습니다.

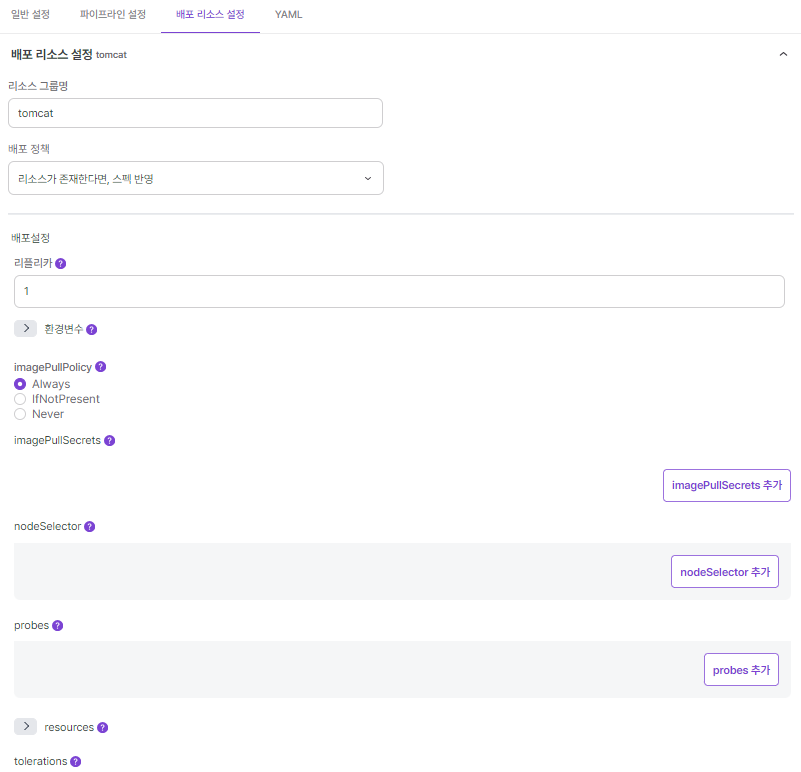

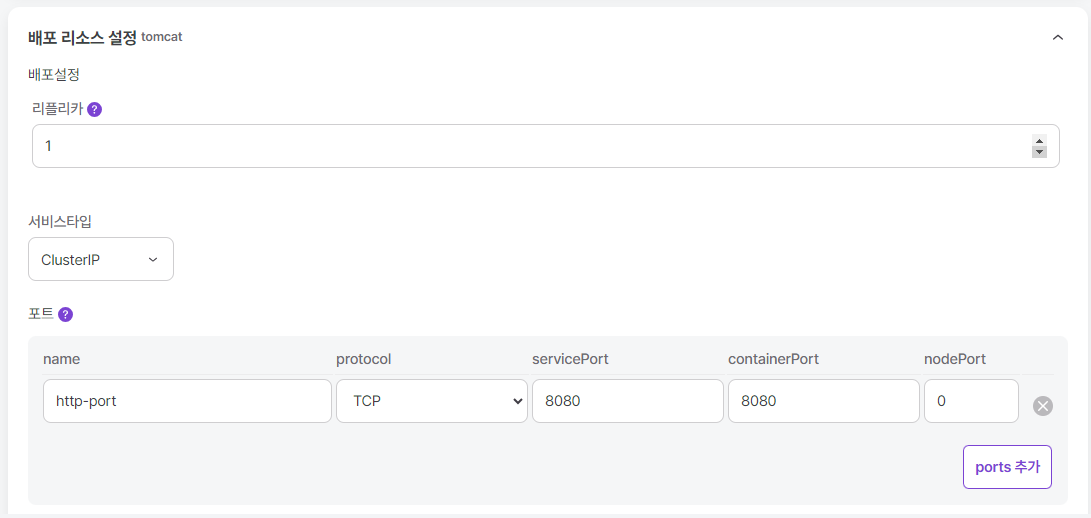

배포 리소스 설정
파이프라인 설정을 완료한 후 다음: 배포 리소스 설정 버튼으로 다음 과정으로 넘어갑니다.
다음 과정인 배포 리소스 설정에서는 환경변수 또는 시스템 리소스 할당과 같이 카탈로그로 배포하는 쿠버네티스 리소스에 대한 정보를 입력합니다.

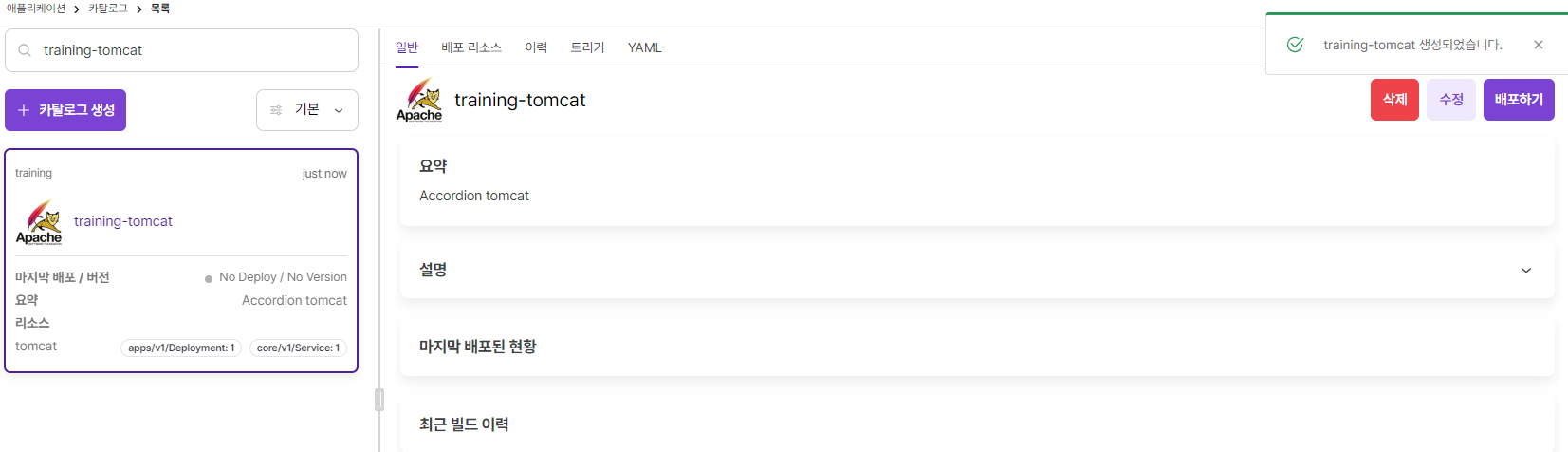

카탈로그 생성완료
생성 버튼을 클릭하면 다시 카탈로그 화면으로 돌아오게 됩니다. 그리고 생성된 카탈로그를 확인할 수 있습니다.

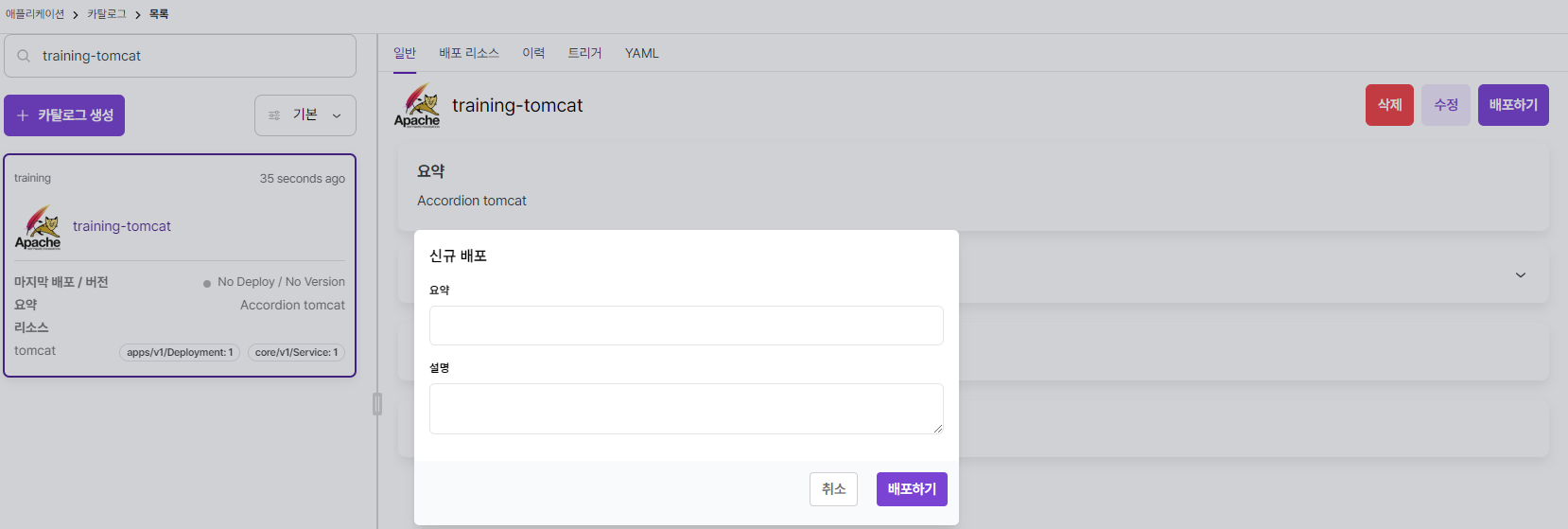

카탈로그 배포
카탈로그를 배포하기 위해서는 화면의 일반 탭 배포 버튼을 클릭해야합니다. 신규배포 팝업에서 배포의 요약,설명을 입력하고 배포를 실행합니다.
배포 중인 카탈로그는 이력 탭에서 파이프라인 작업 내역을 실시간으로 확인 가능합니다.
카탈로그 수정
카탈로그를 변경하기 위해서 목록에서 카탈로그를 찾아 수정 버튼을 선택합니다. 카탈로그 수정 시 설정값은 앞에 카탈로그 생성 시 입력했던 값과 유사합니다.

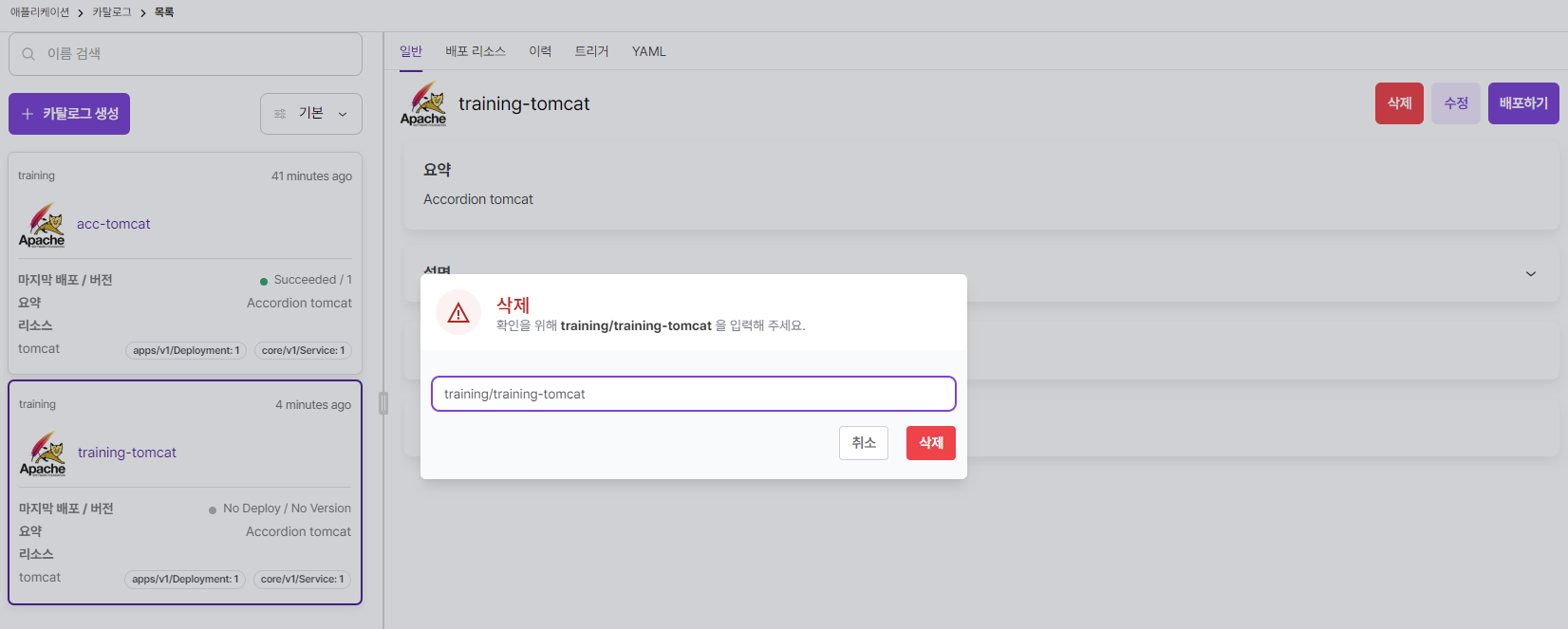

카탈로그 삭제
삭제하려는 카탈로그를 선택하고 우측의 삭제 버튼을 선택합니다. 모달에서 네임스페이스와 카탈로그 이름을 입력하여 삭제합니다.
연습문제1
1. acc-tomcat 카탈로그템플릿을 이용해서 tomcat 워크로드를 생성하세요.
일반설정
- name: lab-catalog-tomcat
- 카탈로그 : acc-tomcat
- 상세설명 : 카탈로그 생성
- 고급설정 : 배포 클러스터, 네임스페이스 선택
- 컨테이너 이미지 정책 : 레지스트리 user-registry, 보관개수 3
배포 리소스 설정
- 레플리카 파드 수 : 1
- resource.limits.cpu : 0
- resource.limits.memory : 1.5Gi
- serviceType : NodePort
파이프라인 설정
vcs-get:
- repo: https://github.com/mantech-accordion/jpetstore-6.git
- ref: master
- auth: none
- cleanWorkspace: true
- workspace: scm
src-build:
- cmd: mvn clean package -f scm/pom.xml -Duser.timezone=GMT+09:00
- mavenImage: base.registry.accordions.co.kr:5000/maven:jdk-8-alpine
- mavenHome: .
dockerfile-tomcat:
- tomcatImage: base.registry.accordions.co.kr:5000/accordion/tomcat:9-jdk8
2. 카탈로그를 배포하세요.
3. 배포된 워크로드 상태를 확인하세요.
4. 배포된 카탈로그를 삭제하세요.
연습문제2
1. acc-wildfly 카탈로그템플릿을 이용해서 wildfly 워크로드를 생성하세요.
일반설정
- name: lab-catalog-wildfly
- 카탈로그 : acc-wildfly
- 상세설명 : 카탈로그 생성
- 고급설정 : 배포 클러스터, 네임스페이스 선택
- 컨테이너 이미지 정책 : 레지스트리 user-registry, 보관개수 10
배포 리소스 설정
- 레플리카 파드 수 : 2
- resource.limits.cpu : 0
- resource.limits.memory : 1.5Gi
- serviceType : NodePort
파이프라인 설정
vcs-get:
- repo: https://github.com/mantech-accordion/jpetstore-6.git
- ref: master
- auth: none
- cleanWorkspace: true
- workspace: scm
src-build:
- cmd: mvn clean package -f scm/pom.xml -Duser.timezone=GMT+09:00
- mavenImage: base.registry.accordions.co.kr:5000/maven:jdk-8-alpine
- mavenHome: .
dockerfile-wildfly:
- tomcatImage: base.registry.accordions.co.kr:5000/accordion/wildfly:26-jdk8
2. 카탈로그를 배포하세요.
3. 배포된 워크로드 상태를 확인하세요.
4. 배포된 카탈로그를 삭제하세요.
연습문제3
1. acc-from-image 카탈로그 템플릿을 이용해서 nginx 워크로드를 생성하세요.
일반설정
- name: lab-catalog-nginx
- 카탈로그: acc-from-image
- 상세설명: 카탈로그 생성
- 고급설정: 배포 클러스터, 네임스페이스 선택
- 컨테이너 이미지 정책: 레지스트리 user-registry, 보관개수 5
배포 리소스 설정
- 레플리카 파드 수: 1
- 이미지: base.registry.accordions.co.kr:5000/nginx:1.25.4-alpine
- serviceType: NodePort
2. 카탈로그를 배포하세요.
3. 배포된 워크로드 상태를 확인하세요.
4. 배포된 카탈로그를 삭제하세요.
